PS2501-1 är en högpresterande optoisolator konstruerad av California Eastern Laboratories (CEL), speciellt utformad för att erbjuda robust elektrisk isolering och signalöverföring i elektroniska system. Denna integrerade krets tillhör kategorin Power Management IC (PMIC), med fokus på batterihantering och signalisolationsapplikationer.
Optoisolatorn erbjuder exceptionella isoleringsmöjligheter, med en imponerande isolationsspänning på 5000 Vrms, vilket säkerställer kraftfullt skydd och signalintegritet i känsliga elektroniska miljöer. Dess innovativa design möjliggör effektiv signalöverföring över potentiellt farliga elektriska spänningssättningar, vilket gör den idealisk för applikationer som kräver höga säkerhetsstandarder.
Utformad för mångsidighet, fungerar PS2501-1 över ett brett temperaturområde från -55°C till 100°C, och visar påremarkabel termisk stabilitet och tillförlitlighet under olika driftsförhållanden. Enheten använder en DC-ingång med transistorkopplad utgång, vilket ger flexibel signalomvandling och överföringsmöjligheter. Dess enkelkanalsdesign levererar upp till 50 mA utgångsström, med en märkbar strömutbytesfaktor som varierar mellan 80 % och 600 % vid 5 mA.
Nyckelfördelar inkluderar låg framåtspänning (vanligtvis 1,17 V), maximal framåtström på 80 mA och ett kompakt 4-DIP genomhålspaket som underlättar enkel integration i olika elektroniska system. Optoisolatorn har snabba upp- och falltider på 3 μs respektive 5 μs, vilket möjliggör effektiv signalbearbetning i tidskritiska applikationer.
Typiska användningsområden inkluderar industriella styrsystem, telekommunikationsutrustning, medicinska enheter, nätaggregat och mätinstrument där elektrisk isolering är avgörande för systemets skydd och signalintegritet. Enhetens robusta design gör den särskilt lämplig för miljöer som kräver högspänningsseparering och brusimmunitet.
Liknande eller alternativa modeller på marknaden är bland annat Lite-On LTV-817, Sharp PC817 och Toshiba TLP521, som erbjuder liknande optoisoleringsegenskaper. Dock utmärker sig PS2501-1 tack vare sina specifika prestanda och CEL:s tillverkningskvalitet.
Observera att denna modell för närvarande inte är RoHS-kompatibel, vilket kan påverka användningen i vissa reglerade elektroniska produktionsmiljöer. Potentiella användare bör beakta denna specifikation vid design eller uppgradering av elektroniska system.
PS2501-1 Nyckeltekniska attribut
PS2501-1 är en optoisolator med en isolationsspänning på 5000 VRMS. Den har ingångstypen DC och utgångstypen transistor. Enheten är konstruerad för att fungera i temperaturintervallet -55°C till 100°C och har en kanal. Den används för att säkerställa elektrisk separation mellan olika system, vilket gör den idealisk för industrispänningsisolering, styrsystem och säkra kraftdistributioner.
PS2501-1 Packstorlek

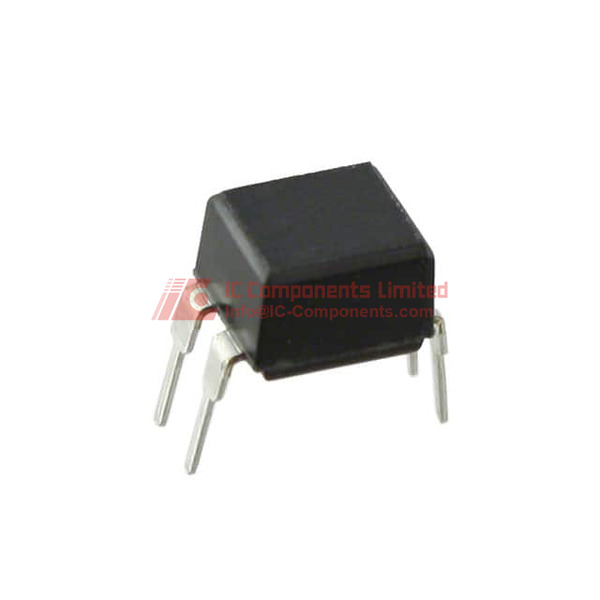

PS2501-1 levereras i ett 4-DIP (0,300", 7,62 mm) genomhålspaket som är standard för pålitlig montering på PCB. Den är förpackad i rör för att skydda mot skador under förvaring och transport. Den fyrpoliga designen underlättar enkel integration, och de elektriska samt termiska egenskaperna är optimerade för att stödja en maximal utgångsspänning på 80 V och en maximal DC framström på 80 mA.
PS2501-1 Tillämpning
Denna optoisolator används brett inom applikationer som kräver säker elektrisk isolering, exempelvis i kraftförsörjningar, signalskydd i industriella styrsystem, instrumentering samt switch-mode-strömförsörjningar. Den höga isolationsspänningen på 5000 VRMS gör den särskilt lämplig för säkerhetskritiska miljöer där signalintegritet och skydd mot högspänning är avgörande.
PS2501-1 Funktioner
PS2501-1 erbjuder transistorutgång med en hög överföringsfaktor mellan 80 % och 600 % vid 5 mA ingångssignal, vilket ger stor flexibilitet för låg till medelstyrke-applikationer. Den har snabb switchning med en stig- och falltid på cirka 3 respektive 5 mikrosekunder. Den breda drifttemperaturområdet från -55°C till 100°C säkerställer pålitlig prestanda även i tuffa miljöer. Utgångsström kan uppgå till 50 mA per kanal och låg Vce-saturation på max 300 mV bidrar till effektiv drift i digital isolering och gränssnitt.
PS2501-1 Kvalitets- och säkerhetsfunktioner
PS2501-1 är konstruerad för att tillhandahålla en isolationsspänning på 5000 VRMS, vilket minimerar risken för korsstörningar och högspänningssurrar mellan anslutna system. Trots att modellen inte är RoHS-kompatibel upprätthåller den höga kvalitetsstandarder, vilket garanterar robust och hållbar prestanda i kritiska applikationer. Den genomhålade designen erbjuder också ökad mekanisk stabilitet, viktigt i miljöer med mekanisk belastning eller vibration.
PS2501-1 Kompatibilitet
Som en del av NEPOC-serien är PS2501-1 fullt kompatibel med standardkretsar som kräver optoisolering och transistorutgång. Dess formfaktor, benutgång och elektriska egenskaper gör att den enkelt kan ersätta liknande 4-DIP optoisolatorer. Den är lämplig att integrera i befintliga system baserade på industristandard för optoisolering och fungerar väl med digitala och analoga isoleringsgränssnitt.
PS2501-1 Datablad PDF
För de mest detaljerade och tillförlitliga tekniska specifikationerna rekommenderas att du laddar ner den officiella datasheet för PS2501-1 från vår webbplats. Datasheet:t innehåller omfattande specifikationer, applikationsnoteringar, mekaniska ritningar och prestationsdiagram för att stödja din design och ingenjörsarbete. Se till att alltid ladda ner den senaste versionen för att få tillgång till den mest aktuella och tillförlitliga informationen.
