LNK363PN är en högpresterande integrerad krets (IC) från Power Integrations som tillhör LinkSwitch-XT-serien. Den är en PMIC (Power Management Integrated Circuit) utformad för AC-DC-omvandlare och offline-switchar.
LNK363PN har en flyback-topologi med en switchfrekvens på 132 kHz, vilket möjliggör effektiv kraftomvandling. Den har en spänningsavtäckningsklassning på 700 V, vilket gör den lämplig för ett brett utbud av strömförsörjningsapplikationer. IC:n kan leverera upp till 7,5 W effekt, vilket gör den till en mångsidig lösning för olika låg- till medelströmskrav.
En av de viktigaste designutmaningarna som LNK363PN tar itu med är behovet av kompakta och effektiva strömförsörjningar. Enhetens lilla DIP-8B-inkapsling (8-poligt Dubbelt Rakt Paket) och genomhålslödningstyp möjliggör enkel integration i olika slutproduktionsdesigner. Dessutom är IC:n RoHS-kompatibel, vilket säkerställer att den uppfyller de nödvändiga miljöregleringarna.
LNK363PN erbjuder flera viktiga specifikationer och funktioner, inklusive:
Driftsintervall för temperatur på -40°C till 150°C (TJ)
Skyddsmekanismer för fel såsom strömbegränsning, öppen loop, övertemperatur och kortslutningsskydd
Isolerad utgång, vilket möjliggör säker och pålitlig kraftleverans
60 % duty cycle för effektiv kraftomvandling
De främsta fördelarna med LNK363PN inkluderar dess kompakta storlek, högeffektiv kraftomvandling och robusta felströmskydd. Dessa egenskaper gör den väl lämpad för en mängd olika applikationer, såsom konsumentelektronik, industriell utrustning och medicinteknik.
När det gäller kompatibilitet och liknande modeller är LNK363PN en del av LinkSwitch-XT-serien från Power Integrations. Även om andra tillverkare kan erbjuda liknande integrerade kretsar för AC-DC-omvandling och offline-switchning, är LNK363PN en specifik modell från Power Integrations. Det är viktigt att konsultera tillverkaren eller auktoriserade återförsäljare för att avgöra om det finns några motsvarande eller alternativa modeller som bättre möter dina specifika krav.
LNK363PN Nyckeltekniska attribut
Tillverkarnummer: LNK363PN. Tillverkare: Power Integrations. Serien: LinkSwitch-XT. En mycket effektiv, lågströms offline-switch-IC som integrerar en 700V MOSFET, ett innovativt ON/OFF-kontrollschema, högspänningsväxlad strömkälla för självbelastning, frekvensfläkning, cykel-visa strömlimit och hysteretisk termisk avstängning för robust skydd. Underlättar enkel och flexibel design med få komponenter, särskilt optimerad för flyback-topologier i offlineapplikationer upp till 7,5 watt effekt.
LNK363PN Packstorlek

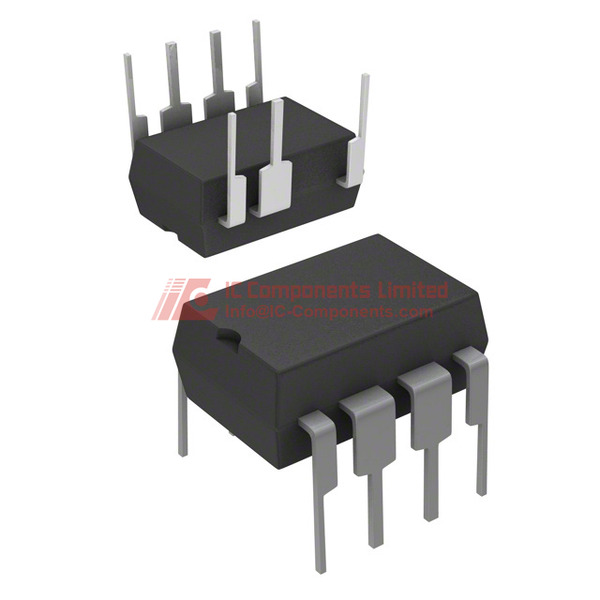

Förpackningen är en tub i plastmaterial. Storlek: 8-DIP (0,300 ") eller 7,62 mm, med 7 ben. Pin-konfiguration: DIP-8B. Termiska egenskaper: Driftstemperatur: -40°C till 150°C (TJ). Elektriska egenskaper: Utbrytningsspänning: 700V, Effekt: 7,5W.
LNK363PN Tillämpning
Designad för användning i AC/DC-omriktare och offline-switchare för att möjliggöra effektiv energikonversion och robust strömförsörjning.
LNK363PN Funktioner
LNK363PN är en mycket effektiv, lågströms offline-switch-IC som inkluderar en 700V MOSFET, ett avancerat ON/OFF-kontrollschema, högspänningsväxlad strömkälla för självbelastning, frekvensfläkning, cykelvis strömlimit och hysteretisk termisk avstängning för att säkerställa robust skydd. Den möjliggör enkel och flexibel design med få komponenter, idealisk för flyback-topologier i offlineapplikationer upp till 7,5 watt.
LNK363PN Kvalitets- och säkerhetsfunktioner
Fuktsensitivitetsnivå (MSL): 1 (obegränsad). Felströmsbegränsning, öppen loop, över temperatur och kortslutningsskydd. Förbättrade säkerhetsfunktioner som uppfyller stränga branschstandarder för trygghet och kvalitet.
LNK363PN Kompatibilitet
Fungerar med olika applikationer som kräver spänningsomvandling och effektförsörjning, inklusive hushållsapparater, mätning och belysning.
LNK363PN Datablad PDF
För de mest exakta och detaljerade uppgifterna om LNK363PN, ladda ner den officiella databladet från vår webbplats. Kontrollera denna dokumentation på produktsidan för fullständiga specifikationer.
