ADCMP350YKSZ-REEL7 är en högpresterande integrerad krets (IC) jämförare med inbyggt referensspann, tillverkad av Analog Devices, Inc. (ADI). Som en linjär jämförare är denna enhet utformad för att jämföra en ingångssignal med ett förinställt referensvärde och ge en utgång baserat på jämförelsen.
ADCMP350 är en kompakt, ytmonterad enhet i SC-70-4 (SOT-343)-hölje, vilket gör den lämplig för utrymmeskrävande applikationer. Den fungerar över ett brett temperaturintervall från -40°C till 125°C, vilket säkerställer tillförlitlig prestanda i olika miljöer.
Viktiga funktioner hos ADCMP350 inkluderar:
Integrerad referensspänningskälla: Den inbyggda referensen eliminerar behovet av en extern referens, vilket förenklar kretsdesignen och minskar antalet komponenter.
Brett spänningsintervall för strömförsörjning: Enheten kan drivas med mellan 2,25V och 5,5V, vilket ger flexibilitet i strömförsörjningskraven.
Låg viloström: Med en maximal viloström på 15μA bidrar ADCMP350 till att minimera energiförbrukningen, vilket gör den idealisk för batteridrivna eller energieffektiva tillämpningar.
Justerbar hysterese: Inbyggd hysterese på 15mV hjälper till att förhindra oönskade oscillatoriska utgångssignaler på grund av brusiga eller långsamt föränderliga signalsignaler.
Öppen-dräneringsutgång: Den öppna-dräneringskonfigurationen möjliggör enkel anslutning till ett brett utbud av logikkretsar och mikrokontroller.
ADCMP350 passar väl för en rad olika tillämpningar, inklusive:
Tröskelavkänning och signalkonditionering
Batteriövervakning och skyddskretsar
Strömförsörjningsövervakning och styrning
Sensorstyrning
Överströmsoch överspänningsskydd
Liknande eller alternativa modeller till ADCMP350YKSZ-REEL7 inkluderar:
ADCMP350YKSZ-REEL7DKR: Samma som ADCMP350YKSZ-REEL7, men med ett annat Digi-Key-artikelnummer.
ADCMP350YRJZ-REEL7: En variant i mindre RJR-hölje (SOT-23-5) med samma funktionalitet.
ADCMP320YKSZ-REEL7: En modell med lägre spänningsintervall, 1,8V till 5,5V.
ADCMP321YKSZ-REEL7: En variant med lägre ingångsbiasström på 100μA.
Dessa likvärdiga modeller ger konstruktörer fler alternativ för att möta specifika applikationskrav samtidigt som de behåller kärnfunktionerna och prestandan hos ADCMP350-serien.

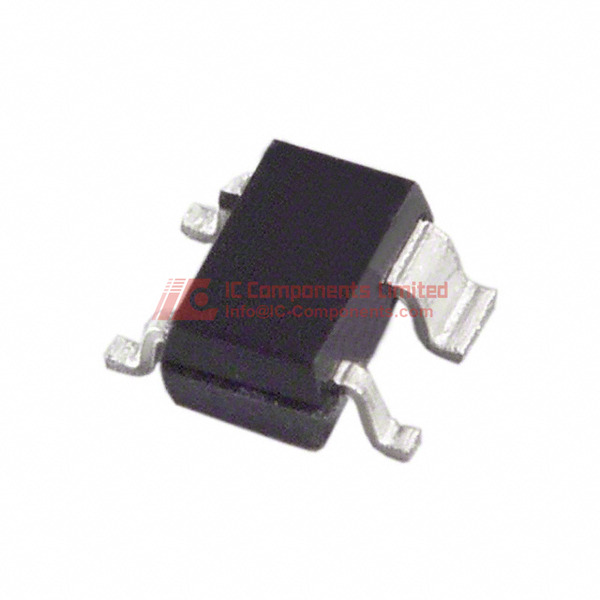

ADCMP350YKSZ-REEL7 (1)
ADCMP350YKSZ-REEL7 Nyckeltekniska attribut
Huvudegenskaper inkluderar en driftselspänning på 2,25 V till 5,5 V, öppen-drain-utgång och hysterese på 15 mV. Den är utformad för att ge pålitlig och noggrann spänningsövervakning i olika elektroniska system.
ADCMP350YKSZ-REEL7 Packstorlek
Förpackningstypen är Digi-Reel, vilket är idealiskt för automatiserad montering. Kapslingen är SC-70-4, SOT-343, tillverkad utan bly och uppfyller RoHS-standarder. Pinnen är konfigurerad för SC-70-4, med god värmetålighet och tillförlitlighet. Maximal driftstemperatur är -40°C till 125°C, och den maximala ingångsströmmarna vid bias är 170 μA vid 5,5 V.
ADCMP350YKSZ-REEL7 Tillämpning
ADCMP350YKSZ-REEL7 är idealisk för applikationer som kräver exakt spänningsövervakning och snabb respons, såsom strömförsörjningsövervakning och fönsterkomparatorer inom industriell elektronik samt olika andra elektroniska system som kräver hög precision.
ADCMP350YKSZ-REEL7 Funktioner
Denna komparator har en integrerad referensspänningskälla och hysterese, vilket möjliggör mycket precise spänningsdetektion och snabb utlösning. Den stöder en bred spänningsmatning från 2,25 V till 5,5 V, vilket gör den kompatibel med många olika kretsar. Den öppna-drain-utgången underlättar integration i olika spänningsmiljöer och system. Med en maximal viloström på endast 15 μA bidrar den till låg energiförbrukning och förbättrad effektivitet.
ADCMP350YKSZ-REEL7 Kvalitets- och säkerhetsfunktioner
Produkten uppfyller strikta RoHS- och blyfria standarder, vilket garanterar hög kvalitet och säkerhet för miljön. Dess nivå för känslighet för fukt, Moisture Sensitivity Level (MSL), är klassad till 1 (obegränsad), vilket säkerställer hög tillförlitlighet även i olika arbetsmiljöer.
ADCMP350YKSZ-REEL7 Kompatibilitet
ADCMP350YKSZ-REEL7 är designad för ytmontering, i enlighet med industriella standarder för monteringsmetoder. Den är fullt kompatibel med moderna kretskortsteknologier och underlättar smidig integration i elektroniska system.
ADCMP350YKSZ-REEL7 Datablad PDF
För att få tillgång till detaljerade tekniska specifikationer och applikationsråd för ADCMP350YKSZ-REEL7 rekommenderas att ladda ner den officiella databladet från vår webbplats. Det ger fullständig information för design och användning.
