AVX (KYOCERA AVX) 1206YG475ZAT2A är en högpresterande keramisk flerlagerskikapsel (MLCC) som är utformad för mångsidiga elektroniska tillämpningar. Denna kompakta ytmonterade komponent erbjuder en kapacitans på 4,7 µF och en spänningsklarering på 16 V, vilket gör den idealisk för allmänna elektroniska kretsdesigns och strömhantering.

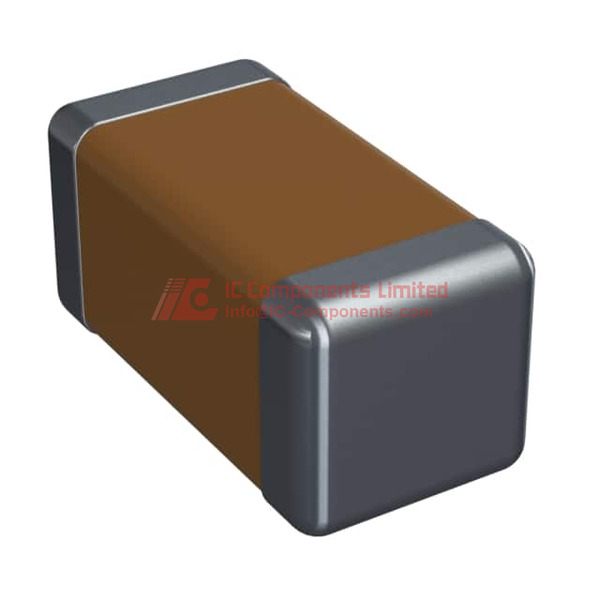

Capacitorn är konstruerad i en miniatyrstorlek av 1206 (3216 Metric) som mäter 3,20 mm x 1,60 mm (0,126 tum x 0,063 tum), vilket ger utmärkt utrymmeseffektivitet för täta elektronikkretsslar. Dess ytmonterade konstruktion möjliggör sömlös integrering i moderna elektroniska sammansättningar, vilket adresserar de viktiga utmaningarna kring miniaturisering inom dagens elektronik.
Capacitorn visar robust prestanda över ett brett driftstemperaturområde mellan -30°C och 85°C, vilket säkerställer tillförlitlig funktion i varierande miljöförhållanden. Den Y5V temperaturkoefficient och den generösa toleransen på -20 %/+80 % ger konstruktörer flexibilitet i kretskonstruktioner.
De främsta fördelarna inkluderar dess kompakta formfaktor, pålitliga Y5V-egenskaper samt kompatibilitet med standard ytmonterad teknik (SMT). Komponentens förpackning i band och rulle underlättar effektiv tillverkning och montering.
Typiska användningsområden omfattar konsumentelektronik, telekommunikationsutrustning, fordonsel och industriel styrteknik där kompakt och tillförlitlig kapacitans är avgörande. RoHS-överensstämmelsen säkerställer även miljöhänsyn och bred marknadskompatibilitet.
Även om specifika motsvarande modeller inte uttryckligen listas i specifikationerna, kan liknande MLCC-kondensatorer från tillverkare som Murata, TDK och Samsung Electro-Mechanics sannolikt erbjuda motsvarande elektriska och mekaniska egenskaper i 1206-formatet.
1206YG475ZAT2A Nyckeltekniska attribut
Kapacitans på 4,7 µF, Nominal spänning 16 V, Tolerans -20% till +80%, Dielektrumstyp Y5V (F), Driftsområde -30°C till 85°C.
1206YG475ZAT2A Packstorlek
Förpackningstyp Tape & Reel (TR), Förpacknings-/kapslingsstorlek 1206 (3216-metrisk), Mått 3,20 mm längd x 1,60 mm bredd x 1,52 mm max tjocklek, Monteringstyp Ytsmontering, Multilagers keramikkondensator (MLCC), Förpackningskod 8141.
1206YG475ZAT2A Tillämpning
Designad för allmänt bruk inklusive avkoppling, filtrering och bypass i konsumentelektronik, industriella enheter och kommunikationsutrustning.
1206YG475ZAT2A Funktioner
Denna AVX 1206YG475ZAT2A-kondensator använder Y5V-dielektrum, känt för hög kapacitetsdensitet men med bredare tolerans och temperaturberoende egenskaper. Den ger stabil kapacitans i ett moderat temperaturområde från -30°C till 85°C, vilket gör den lämplig för att dämpa kraftnätsbrus. Komponenten stödjer ytsmontering, vilket möjliggör effektiv automatiserad montering och kompakt kortdesign. Dess MLCC-konstruktion ger låg ESR och ESL, förbättrar prestandan i högfrekvenskretser. Toleransen på -20% till +80% möjliggör användning i applikationer där exakt kapacitans inte är avgörande, men storlek och spänningsvärde är viktiga. Den nominella spänningen på 16 V gör den lämplig för lågspänningskraftkonditioneringsuppgifter.
1206YG475ZAT2A Kvalitets- och säkerhetsfunktioner
Produkten uppfyller RoHS-standarder för att minska farliga ämnen och miljöpåverkan. AVX-kondensatorer tillverkas under strikta kvalitetskontroller för att säkerställa tillförlitlighet, hållbarhet och stabil elektrisk prestanda. Den robusta keramikkapslingen ger mekanisk styrka och minimerar risken för sprickor vid lödning och drift. Produkten följer branschstandarder för dielektrisk styrka och termisk stabilitet, vilket garanterar tillförlitlig funktion inom sina angivna temperatur- och spänningsgränser.
1206YG475ZAT2A Kompatibilitet
Kompatibel med standard för ytsmontering (SMT) 1206 footprint-processer över ett brett utbud av kretskort. Passar för integration i konsumentelektronik, industriella styrsystem, telekom och kraftförsörjningskretsar som kräver MLCC med specificerade spännings- och kapacitansvärden. Lätt att kombinera med andra AVX-komponenter och industristandarddelar för modulär design.
1206YG475ZAT2A Datablad PDF
Vår webbplats erbjuder den mest auktoritativa och senaste databladet för AVX 1206YG475ZAT2A-kondensatorn. Kunder uppmanas att ladda ner databladet direkt från produktsidan för att granska detaljerade tekniska specifikationer, prestandakurvor och hanteringsanvisningar för att säkerställa optimal användning.
Kvalitetsdistributör
IC-Components är en auktoriserad distributör av AVX-produkter och erbjuder äkta delar med garanti för äkthet. Vi ger konkurrenskraftiga priser, pålitlig lagersaldo och expertstöd för att säkerställa smidig inköp. Kunder kan begära offert via vår hemsida för att säkra det bästa priset på 1206YG475ZAT2A-kondensatorn och andra AVX-komponenter.
