Hur mäter jag ADS1115 och ESP32 -spänningen?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs och ESP32 ESP32 ESP Out Stock representerar två avancerade komponenter som är integrerade i modern elektronik.ADS1115, en 16-bitars analog-till-digital omvandlare (ADC), utmärker sig i precisionsdatainsamling med justerbar förstärkning och flexibla inmatningskonfigurationer, vilket gör den idealisk för applikationer som kräver hög noggrannhet.ESP32 Microcontroller, med inbyggd Wi-Fi- och Bluetooth-kapacitet, kompletterar detta, erbjuder robust bearbetningskraft och mångsidiga perifera gränssnitt.Tillsammans bildar de en kraftfull kombination för IoT-enheter, sensorsystem och andra teknikdrivna lösningar och betonar effektivitet, anpassningsförmåga och innovation.

Katalog

ADS1115 översikt

De ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs , en mycket avancerad analog-till-digital omvandlare (ADC), sticker ut för sin anmärkningsvärda 16-bitars upplösning underlättat genom I2C-gränssnittet.Denna enhet har potential att presentera mycket exakta data med en provtagningshastighet på upp till 860 per sekund.

Dess mångsidiga design stöder fyra enskilda ingångskanaler eller alternativt två differentiella ingångskanaler.Dessa alternativ ger betydande flexibilitet för mikrokontroller, särskilt när ADC ombord är frånvarande eller när precision är det ultimata målet.

Ett anmärkningsvärt drag i ADS1115 är inkluderingen av en justerbar förstärkningsförstärkare, som kan uppnå förstärkning av signaler med upp till 16 gånger.Detta gör det exceptionellt skickligt att hantera subtila signalingångar över ett brett spektrum.

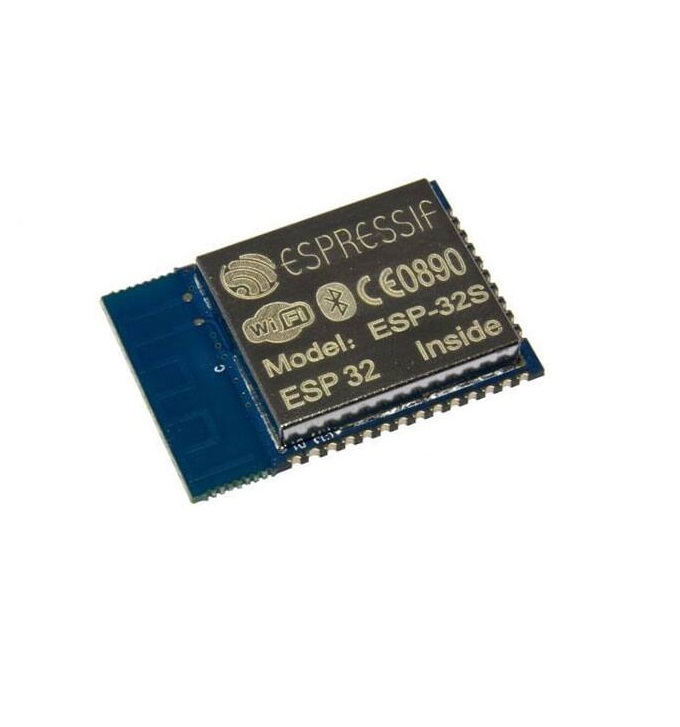

ESP32 översikt

ESP32 ESP32 ESP Out Stock -mikrokontrollchipet utmärker sig med Wi-Fi- och Bluetooth-förmågor, och visar anmärkningsvärd mångsidighet.Tillverkad med TSMC: s avancerade 40 nm -teknik, harmoniserar det prestanda med energieffektivitet.Denna karakteristik gör ESP32 tillämplig över olika områden, såsom konsumentelektronik och industriell automatisering, där oöverträffande RF -prestanda och tillförlitlighet spelar betydligt.

ADS1115 och ESP32 -funktioner

Esp32

De Esp32 Utnyttjar en robust 32-bitars LX6-processor, tillgänglig i dubbelkärniga eller enkärniga konfigurationer.Den arbetar med hastigheter från 160 MHz till 240 MHz, vilket uppnår upp till 600 DMIP.Designen inkluderar en ultravat-låg-kraftsamkoktor, optimerad av 320 KIB RAM och 448 KIB ROM.Med sin sömlösa Wi-Fi 802.11 B/G/N och Bluetooth V4.2 kommunicerar den enkelt över delade radiokanaler.

ESP32 ESP32 ESP Out Stock : s mångsidiga perifera gränssnitt har programmerbara GPIO: er, ADC: er, DAC: er, beröringssensorer och anslutningar som SPI, I²S, I²C, UARTS, Memory Controllers, Ethernet MAC och CAN BUS.Säkerheten förbättras med stöd för IEEE 802.11 -standarder, säker start och blixtkryptering.

Anpassningsförmågan hos ESP32: s gränssnitt bidrar kraftigt.Dess omfattande I/O -alternativ kan förenkla komplexa IoT -system och spara dig från ytterligare hårdvara.Du kan hitta att sömlös interaktion mellan Bluetooth och Wi-Fi avsevärt höjer systemets flexibilitet och effektivitet och tillgodoser en rad känslomässiga och operativa behov.

ADS1115

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs kännetecknas av sin kompakta design i ett X2QFN -paket och dess kapacitet att arbeta över en bred matningsspänning på 2,0V till 5,5V.Den upprätthåller låg effektförbrukning, cirka 150 μA i kontinuerligt läge.Dess anpassningsbara datahastighet, som sträcker sig från 8 SP: er till 860 SP: er, möjliggör effektiv enkelcykeluppsättning.

Med en intern spänningsreferens och oscillator, kommunicerar ADS1115 genom I2C-gränssnittet och erbjuder fyra adressval.Den stöder fyra enskilda eller två differentiella ingångar, tillsammans med programmerbara komparatorfunktioner.

ADS1115 värderas för sin precision och flexibilitet i verkliga situationer.Den anpassningsbara datahastigheten uppskattas särskilt för sin förmåga att utföra effektivt under olika förhållanden.Berätta enheten för sin låga effektförbrukning, som förlänger batteritiden i bärbara applikationer, vilket främjar tillförlitlighet i fjärrövervakningssystem i olika miljöer.

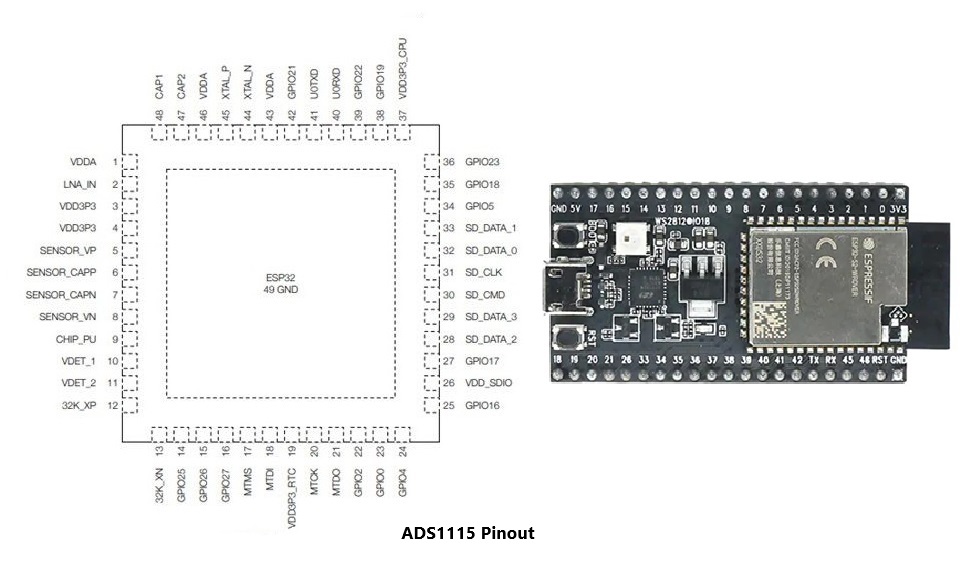

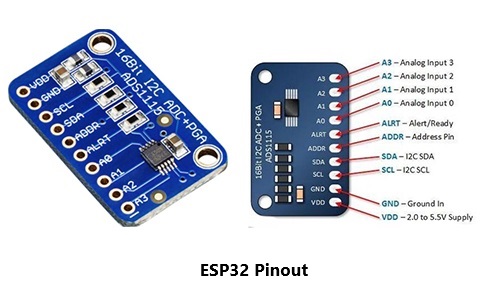

ADS1115 och ESP32 pinout

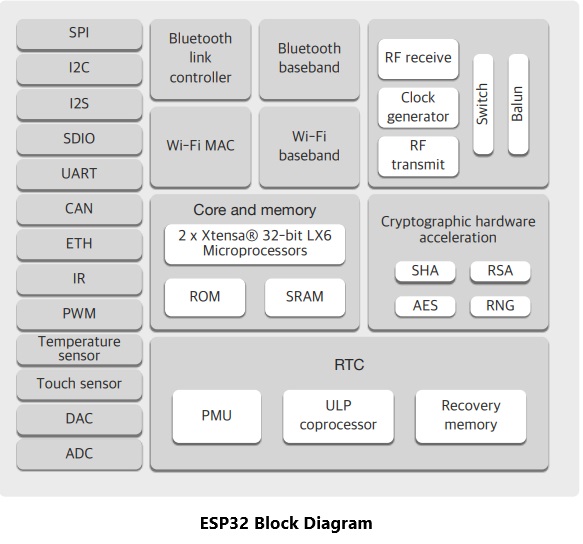

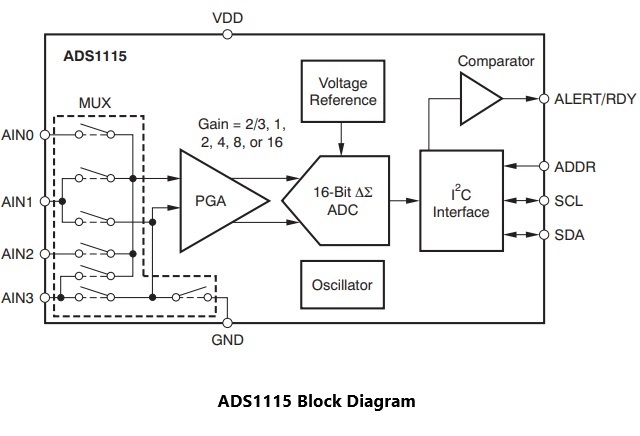

ADS1115 och ESP32 blockdiagram

ADS1115 och ESP32 -applikationer

ESP32: s roll i samtida IoT -lösningar

ESP32 ESP32 ESP Out Stock framträder som ett primärt element inom lågenergi IoT-ekosystem, där det spelar en nyckelroll för att underlätta sensornav, dataloggar och integration av smarta enheter.Denna multifunktionella enhet stöder också video- och ljudströmning, som fungerar som ett nav för Wi-Fi-Enable-leksaker, taligenkänningssystem, smarta hemteknologier och bärbar elektronik.När det är integrerat i industri- och säkerhetssystemnätverk ökar ESP32 anslutning och tillförlitlighet och uppfyller effektivt intrikata behov.I praktiken har det visat sig att använda ESP32 i smarta hem avsevärt förbättra svarstider för automatisering, vilket understryker dess solida prestanda.

Mångsidiga tillämpningar av ADS1115

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs analog-till-digital-omvandlare hittar en utbredd applikation inom domäner som bärbara instrument, konsumentelektronik och system fokuserade på batteri- och temperaturövervakning.Dess engagemang i fabriksautomation och processkontrollsystem belyser dess precision och mångsidighet i datakonvertering.Praktisk användning avslöjar att ADS1115 ger enastående noggrannhet i övervakning av miljöfaktorer, idealiska för att upprätthålla operativ effektivitet i industriella miljöer.Konverterarens kompakta och lågenergi är väl lämpad för inbäddade system där rymd- och energibesparing är nödvändigt.Erfarenheter i processautomation visar att användning av ADS1115 kan förbättra systemåterkopplingsslingor, vilket resulterar i jämnare operationer och förbättrad systemstabilitet.Konverterarens sömlösa anpassning till olika applikationer betonar dess effektivitet ytterligare när det gäller att möta olika tekniska utmaningar.

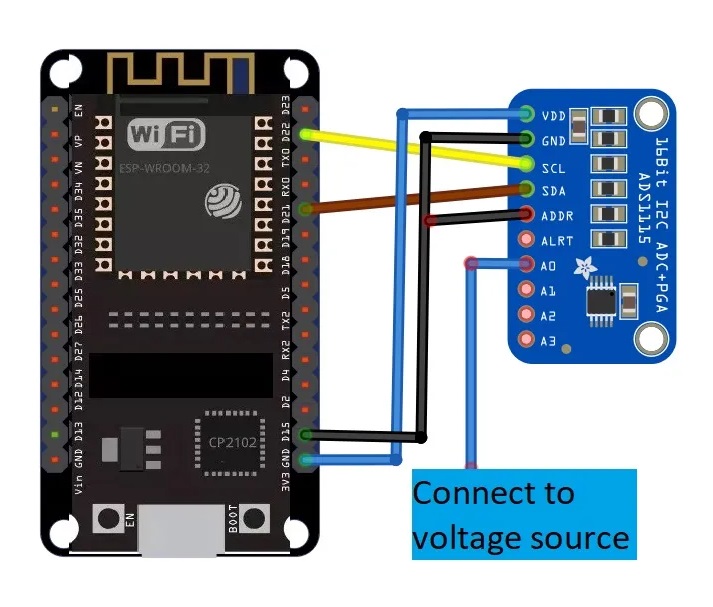

Blandning ADS1115 ADC med ESP32

Integrering av ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs Analog-till-Digital Converter (ADC) med ESP32 ESP32 ESP Out Stock -mikrokontrollern avslöjar ett område av möjligheter för exakta datainsamlingssystem.ADS1115 har en 16-bitars upplösning, idealisk för applikationer som kräver exakthet, till exempel miljöövervakning och fjärrdatainsamling.Nedan undersöker vi steg-för-steg-metoder och tankar för att underlätta en smidig integrationsprocess.

Initiera i2c -anslutningen

Använd I2C -kommunikationsprotokollet för att främja en effektiv dialog mellan ADS1115 och ESP32.Länk den analoga signalen, som syftar till mätning, till A0 -stiftet för ADS1115.Anställ GPIO21 och GPIO22 på ESP32, eftersom de vanligtvis fungerar som standard I2C SDA- och SCL -linjer.Att säkerställa tillförlitlig signalintegritet i komplexa eller lång kretslayouter innebär att de integrerar korrekta pull-up-motstånd på dessa linjer.Under I2C -anslutningsinställningar hjälper det att vara medvetna om säkra ledningar att avvärja potentiella data.Konfigurera ADS1115: s I2C -adress genom att justera adressstift för att aktivera samtidig ADC -användning på en enda buss.

Skräddarsyr ADS1115 för förbättrad effektivitet

Konfigurera ADS1115 i en-sluten eller differentiell läge anpassar den till uppgiften.Differentialläge utmärker sig i situationer, som spänningsjämförelser från olika sensorer, medan enstaka läge passar enstaka spänningsmätningar relativt en gemensam mark.Att välja lämplig programmerbar förstärkningsförstärkare (PGA) -inställning är idealisk för att öka ADC: s upplösningseffektivitet.PGA -inställningar möjliggör förstärkning av svaga signalspänningar, vilket förbättrar ADC: s känslighet för subtila insignalvariationer.

Maktdynamik och förbättring

För tillförlitlighet bör ADS1115 fungera inom ett spänningsområde från 2,0V till 5,5V.System som använder ESP32 har ofta en 3,3V kraftkälla, anpassar direkt till ADS1115.Att bedöma strömförbrukning mot datahastighetsinställningar kan inducera effekteffektivitet, särskilt i batteridrivna enheter.Ett värdefullt tillvägagångssätt innebär att justera datahastigheter baserat på efterfrågemönster: att sänka datahastigheten under mindre kritiska perioder kan förbättra batteriets livslängd samtidigt som dataintegritet upprätthålls när det är viktigast.

Externa ADC: er i expanderande ESP32 -kapacitet

Förstå begränsningarna från ESP32: s ADC: er

ESP32 ESP32 ESP Out Stock , med två 12-bitars ADC: er, möter specifika begränsningar såsom icke-linjära svar och sårbarhet på störningar, som påverkar spänningsmätningsnoggrannheten.Dessa utmaningar är särskilt användbara i situationer som kräver detaljerad differentiering av minutspänningsfluktuationer.Sådan precision är avgörande inom områden som biomedicinsk avkänning eller industriell automatisering, där förvärvet av exakta data understödjer systemets pålitlighet och operativ effektivitet.

Fördelar med att integrera externa högupplösta ADC: er

Tillsatsen av en extern ADC, såsom ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs med 16-bitars upplösning, förfinar kraftigt mätnoggrannheten och tillförlitligheten.Denna process behandlar de begränsningar som ESP32: s ursprungliga ADC: er sätter, vilket säkerställer mer pålitlig datafångst.Detta är viktigt i sammanhang där externa förhållanden kräver exakt tolkning av datatolkningar, såsom miljöövervakningssystem, där små variationer i sensorutgångar kan utlösa lämpliga åtgärder.

Praktisk insikt om extern ADC -integration

Integrering av en extern ADC inom ett ESP32 -ramverk förbättrar precisionen och breddar applikationens mångsidighet.Genom skicklig gränssnitt och exakt kalibrering kan externa ADC: er interagera med ett brett spektrum av sensorer och därmed förbättra potentialen för inbäddade system.Ett informerat perspektiv på dessa komponenter kan förfina designstrategier, optimera datagenomströmning och precision, samtidigt som man anpassar teknikval för att möta specifika applikationskrav.

Strategiska överväganden och vägledning

Strategisk konfiguration av externa ADC: er kan motverka potentiella kalibreringsskift över tid och bevara mätnoggrannheten.Att använda ytterligare kanaler tillgängliga i vissa externa ADC: er kan dessutom stödja multisensorkonfigurationer i IoT-applikationer.Att integrera dessa komponenter med en detaljerad förståelse av ADC -dynamik i olika miljöer kan dramatiskt förbättra systemeffektiviteten, vilket visar det betydande värdet av att använda externa ADC: er i sofistikerade tekniska ramverk.

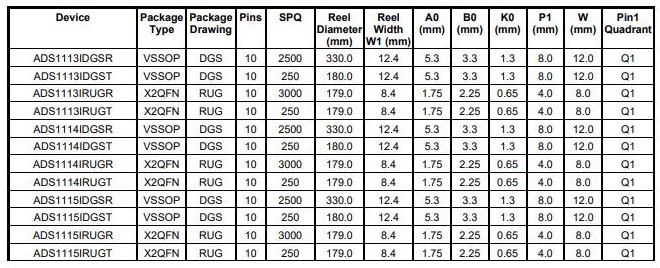

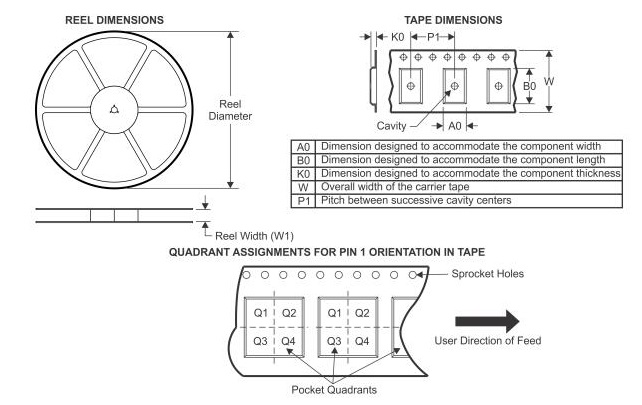

ADS1115 och ESP32 förpackningsinformation

Vanliga frågor

1. Hur många kanaler finns tillgängliga med ADS1115?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs tillhandahåller ett 4-kanals 16-bitars ADC-gränssnitt via I2C, vilket levererar förbättrad precision utöver Arduinos interna ADC.Uppskattad i faktiskt användning tillåter det anslutningen mellan olika sensorer, vilket kraftigt förbättrar dess tillämpbarhet i ett brett spektrum av projekt - från hobbyistelektronik till komplexa industriella tillämpningar.

2. Inkluderar ESP32 en ADC?

ESP32 ESP32 ESP Out Stock kommer faktiskt med två 12-bitars SAR ADC: er, vilket underlättar analoga mätningar på 18 kanaler, med flera stöd för en programmerbar förstärkningsförstärkare.Denna anpassningsförmåga är idealisk när man hanterar exakt analog signalbehandling med låg brus, särskilt i intrikata sensornätverk där olika signalintensiteter är utbredda.

3. Hur fungerar Arduinos ADC?

ADC i Arduino fungerar genom att konvertera spänningsingångar till numeriska data mellan 0 och 1023. Denna omvandling säkerställer att spänningsförändringar direkt speglas i den numeriska utgången, vilket förenklar datainsamlingen och omedelbar övervakning i olika sammanhang, som utbildningsförsök och initialmodelltest.

4. På vilka sätt skiljer sig ESP32 från ESP8266?

Medan ESP32 är utrustad med en dubbelkärnig 32-bitars CPU som kan nå hastigheter på upp till 240 MHz, har ESP8266 en enkärnig processor som arbetar vid 80 MHz.Båda stöder många kommunikationsprotokoll men ändå skiljer sig särskilt i datorkraft och funktioner.Denna differentiering blir relevant när man väljer mikrokontroller för projekt som kräver högre bearbetningskraft eller multitasking, eftersom praktiska insikter från erfarenheter indikerar betydande prestationsskillnader i områden som IoT -lösningar och avancerade automatiseringsprojekt.
