Omfattande guide till SI5351B: Högprecision I²C Klockgenerering för moderna applikationer

De SI5351B, erkänd för sin flexibilitet, fungerar som en I²C -klockgenerator som effektivt ersätter traditionella tidsverktyg som kristaller, oscillatorer och PLL: er, särskilt i projekt som är känsliga för kostnadsbegränsningar.Denna moderna klocklösning levererar exakt frekvensgenerering och uppfyller olika elektroniska krav genom att använda ett brett utbud av kompatibla komponenter.Dess förmåga att överensstämma med olika projektspecifikationer förvandlar den till en viktig tillgång i att skapa banbrytande tekniker.Att införliva sådana sofistikerade klockgeneratorer härför framsteg inom elektronisk designutveckling, och betonar inte bara effektivitet, utan också hur prestanda kan förfinas i ekonomiska planeringssammanhang.Att använda dessa komponenter innebär ofta en cyklisk förfiningsprocess för att anpassa sig till specifika projektmål.Inom det komplicerade landskapet på dagens marknad framträder dessutom hantering av frekvens med smidighet som en betydande skicklighet, vilket belyser värdet på anpassningsbara enheter som SI5351B.

Katalog

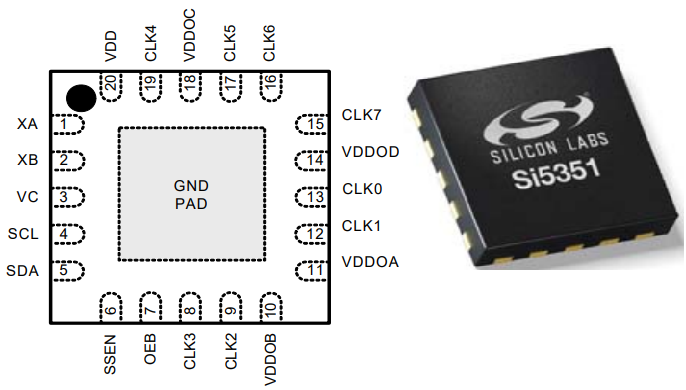

SI5351B-B-pinout

SI5351B-B Designmetod

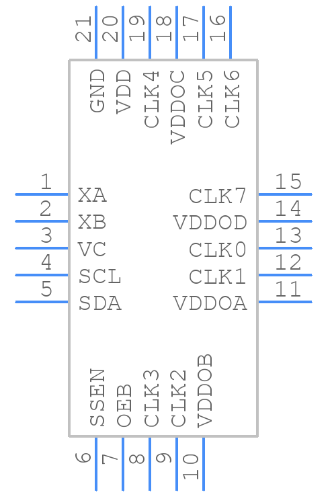

PCB -symbolrepresentation

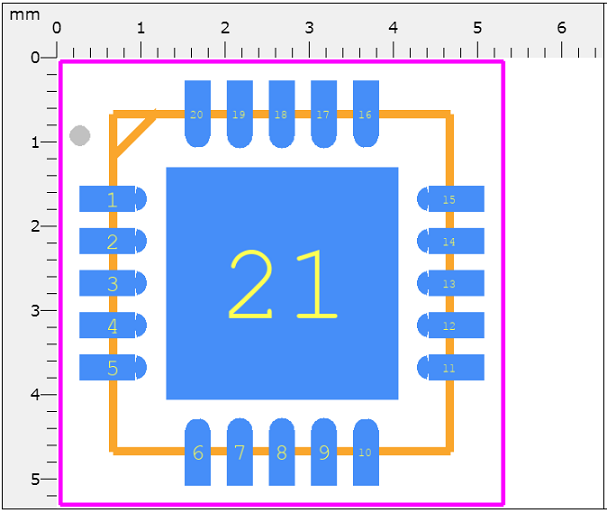

PCB fotavtryck

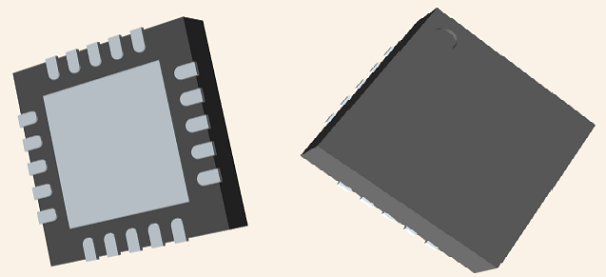

3D -strukturell representation

Omfattande analys av SI5351B-B

SI5351 -serien erbjuder en mångsidig klockgenereringslösning via I2C, idealisk för miljöer som traditionellt är beroende av kristaller eller oscillatorer.Den använder en högupplösta PLL/VCXO med en fraktionerad avdelare för att producera vilken frekvens som helst upp till 200 MHz med imponerande precision.De olika modellerna i denna serie tillgodoser distinkta behov: SI5351A tillhandahåller fria körningsklockor, SI5351B förbättras med en intern VCXO för flexibel synkron klockning och SI5351C stöder extern referenssynkronisering.Genom att ta bort behovet av anpassade dragbara kristaller breddar denna enhet inställningsområdet och hanterar kostnader effektivt och levererar robust prestanda över en mängd elektroniska applikationer.

Detaljerad analys av SI5351B-B-funktioner

Högupplöst PLL/VCXO

En märkbar styrka hos SI5351B är dess införlivande av en högupplösta PLL/VCXO.Detta element tillåter noggrann frekvensjustering för att uppfylla olika driftskrav, vilket visar sig vara ovärderligt för mönster som kräver exakt frekvensinriktning.Färdiga ingenjörer känner igen den exceptionella fördelen med denna funktion, särskilt i synkroniserade system där exakt tidpunkt är nödvändig.

Fraktionerad avdelare

Det fraktionella avdelningssystemet för SI5351B representerar ett framtänkande tillvägagångssätt genom att möjliggöra finjusterad kontroll över frekvensutgången.Denna funktion överskrider frekvensbegränsningarna för traditionella kristall- eller oscillatorkonstruktioner, vilket underlättar ett mer mångsidigt och effektivt system.Många tekniker uppskattar hur det fraktionella avdelningssystemet är lätt anpassningsbart för att tillgodose förändrade prestationsbehov och därmed effektivisera utvecklingsprocessen.

SI5351B-B-funktioner

Expansiv frekvensgenerering

SI5351B-B ger förmågan att generera åtta distinkta frekvenser, från 2,5 kHz till 200 MHz.

Nyanserad konfiguration via I2C -gränssnitt

Att utnyttja I2C-gränssnittet möjliggör djupgående anpassning, vilket möjliggör exakta justeringar mellan flera operationer.

Oklanderlig frekvensprecision

SI5351B-B, som tillhandahåller exakt frekvensgenerering utan fel, är grundläggande i scenarier som kräver noggrannhet.

VCXO-integration med hög linearitet

Inbäddningen av en mycket linjär VCXO ger sofistikering till frekvensmodulering, begränsning av snedvridningar samtidigt som man förbättrar output tydligheten.

Anpassningsbar klockainmatning

Med sin valfria klockingång introducerar enheten ett lager av anpassningsbarhet, vilket gör att skräddarsydda kretskonstruktioner kan uppfylla specifika krav.

Låg jitterutgång

Enhetens låga jitter-utgång förstärker signalstyrningen och spelar en viktig roll för att upprätthålla dataöverföringsintegritet inom höghastighetskommunikationsnätverk.Att använda denna funktion resulterar ofta i förbättrad datakonsistens och driftseffektivitet.

Begränsning av elektromagnetisk störning

Möjligheten att justera spridningsspektrum och fasförskjutning minimerar inte bara elektromagnetisk störning utan förbättrar också tidslösningar.Dessa alternativ hjälper till att anpassa sig till stränga elektromagnetiska standarder.

Kostnadseffektiv kristallanvändning

Användning av en fast, kostnadseffektiv kristall (vanligtvis 25 eller 27 MHz) hjälper till att minska systemkostnaderna samtidigt som robust prestanda upprätthålls.Sådana ekonomiska komponentval är önskvärda i massproduktionsförhållanden utan att förlora funktionell kompetens.

Programmerbar signalövergång

Formgivare drar nytta av konfigurerbar stigning och hösttider och erbjuder dem friheten att förfina signalövergångsegenskaper.

Sammanhängande frekvensförändringar

Enheten säkerställer smidiga frekvensförändringar, avvikande operativa störningar och säkra anslutning i system som anser kontinuerlig prestanda nödvändig.

Mångsidiga strömförsörjningsförmågor

Införandet av olika alternativ för spänningsförsörjning främjar nivåomvandling, vilket möjliggör sömlös gränssnitt med flera spänningsförhållanden för att bredda dess applicering.

Överlägset avstötningsförhållande

Med en exceptionell PSRR förnekar kravet på kompletterande externa kraftfilter, förenkla kretsdesign och minska antalet komponenter som behövs, vilket bidrar till kompakta och effektiva layouter.

Effektiv energianvändning

Med sin låga energiförbrukning och anpassningsbar utgångsfördröjning exemplifierar SI5351B-B energieffektiviteten, vilket hjälper till i kraftbevarande och förlängning av batteritid i bärbara prylar.

Olika paketalternativ

Denna designflexibilitet är tillgänglig i olika paketkonfigurationer som 10-MSOP, 16-QFN och 20-QFN.

Sömlös PCIe och HCSL -anslutning

Att vara kompatibel med PCIe Gen 1 och HCSL Swings säkerställer smidig integration med befintliga standarder, vilket förenklar introduktionen till nuvarande tekniska lösningar.Denna kompatibilitet säkerställer att SI5351B-B förblir relevant och praktisk för både nuvarande och blivande marknadsansökningar.

Tekniska specifikationer

Typ	Parameter	Typ	Parameter
Monteringstyp	Ytfäste	Fabriksledning	6 veckor
Ytfäste	JA	Förpackning / fodral	20-vfqfn exponerad pad
Driftstemperatur	-40 ° C ~ 85 ° C	Antal stift	20
Serie	Multisynth ™	Förpackning	Bricka
Delstatus	Aktiv	Publicerad	2000
Antal avslutningar	20	Fuktkänslighetsnivå (MSL)	2 (1 år)
Typ	Klockgenerator	ECCN -kod	Örat99
Spänning - försörjning	1,71V ~ 3,6V	Tilläggsfunktion	Fungerar också till 3,3 V -leverans
Terminalform	Ingen ledning	Terminalposition	Fyrhjuling
Terminalhöjd	0,5 mm	Leveransspänning	2.5V
Basdelnummer	SI5351	Frekvens	200 mHz
Antal utgångar	8	Produktion	Lvcmos
Antal kretsar	2	Driftsförsörjningsspänning	3.6V
Input	Kristall	Driftsström	45 mA
Primär klocka/kristallfrekvens-nr	27MHz	Förhållande - ingång: utgång	1: 8
Differential - Ingång: utgång	Nej/nej	Poll	Ja
Avdelare/multiplikator	Ja/Nej	Maxulltullcykel	55 %
Höjd sittande (max)	0,9 mm	Längd	4mm
ROHS -status	ROHS -kompatibel	Bredd	4mm
Blyfri	Blyfri

SI5351B-B-funktionell blockdiagram

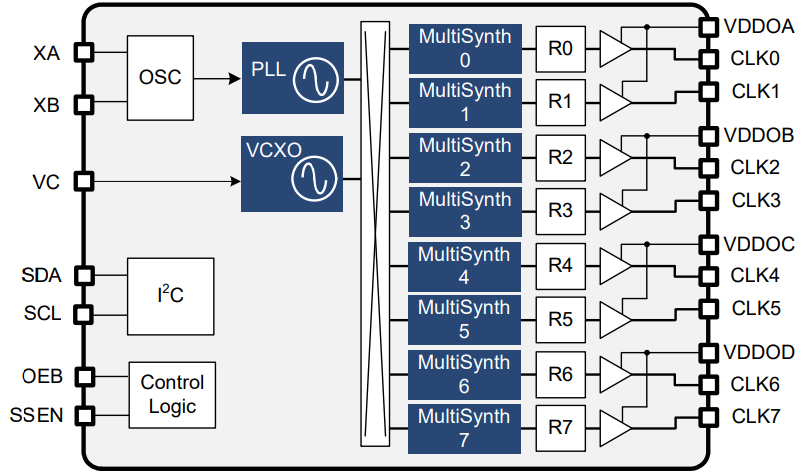

SI5351B (20-QFN) Funktionellt blockdiagram

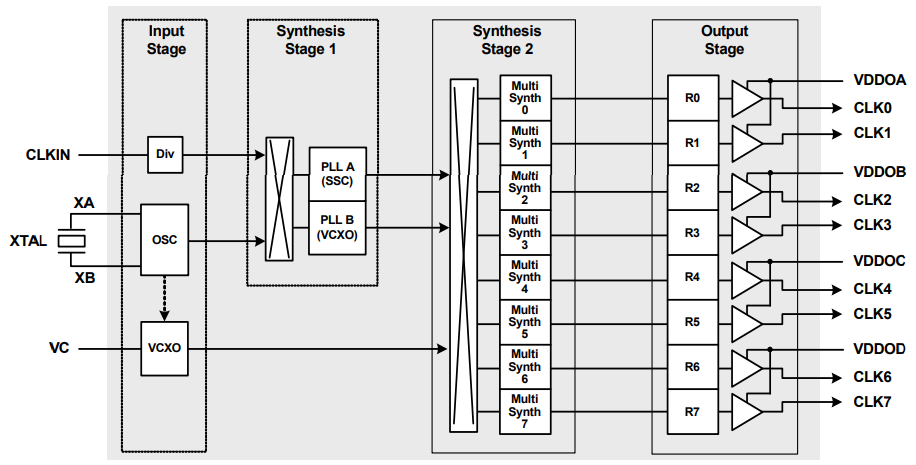

SI5351 blockdiagram

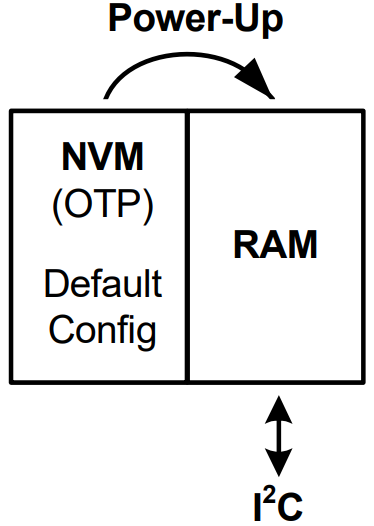

SI5351 minneskonfiguration

Motsvarande modeller för SI5351B-B

Modellnummer	Tillverkare	Beskrivning
SI5351B-B-GMR	Silicon Laboratories Inc	Processorspecifik klockgenerator, 160MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351B-A-GM	Silicon Laboratories Inc	133 MHz, Proc Specific Clock Generator, QCC20, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351A-B-GM	Silicon Laboratories Inc	Processorspecifik klockgenerator, 160MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
SI5351A-B-GMR	Silicon Laboratories Inc	Processorspecifik klockgenerator, 160MHz, CMOS, 4 x 4 mm, MO-220VGGD-8, QFN-20
Si5351a-a-gm	Silicon Laboratories Inc	133MHz, Proc Specific Clock Generator, QCC20, 4 x 4 mm, MO-220VGGD-8, QFN-20

Delar med liknande specifikationer

Artikelnummer	S15351B-B-GM	S15351A-B-GM	S15351C-B-GMR	S15351C-B-GM
Tillverkare	Kisellaboratorier	Kisellaboratorier	Kisellaboratorier	Kisellaboratorier
Förpackning / fodral	20-vfqfn exponerad pad	20-vfofn exponerad pad	20-vfqfn exponerad pad	20-wfqfn exponerad pad
Antal stift	20	20	20	20
Poll	Ja	Ja	Ja	Ja
Input	Kristall	Klocka, kristall	Kristall	Lvcmos, lvttl, crystal
Antal utgångar	8	8	8	3
Leveransspänning	2,5 v	2,5 v	2,5 v	3,3 v
Terminalhöjd	0,5 mm	0,5 mm	0,5 mm	0,5 mm
Driftstemperatur	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃

SI5351B-B-applikationer

SI5351B-B-chipset visar exceptionell anpassningsförmåga över ett brett utbud av samtida tekniska ekosystem.Dess integration i ljud- och videosystem förbättrar synkroniseringen och ökar prestanda, vilket avsevärt minskar latensen för att tillhandahålla sömlösa multimediaäventyr.Dessutom, inom spelkonsoler, garanterar dess exakta tidskapacitet smidig bearbetning och exakt återgivning, avgörande för rika, uppslukande spelupplevelser.

Anpassning med konsumentenheter

Inom sfären av mobila prylar och skrivare förstärker SI5351B-B avsevärt funktionaliteten.Denna anpassningsförmåga möjliggör effektiv krafthantering och förbättrad signalintegritet, som kan utöka enhetens livslängd och berika användarupplevelser kraftigt.När den används i projektorer säkerställer den exakt ramkalibrering, levererar tydliga och stabila bildprognoser, vilket förbättrar visuella demonstrationer väsentligt.

Förbättring av telekommunikation

Hemnätverksinställningar och kommunikationsinfrastrukturer får SI5351B-B: s robusta förmåga att upprätthålla konsekvent dataflöde och anslutning.Genom att tillhandahålla pålitlig frekvenssyntes ökar den nätverkshastigheten och optimerar bandbredd, tillmötesgående det växande antalet enheter och ökande databehov i moderna hushåll.

Påverkan på IT -system

För servrar och lagringskonfigurationer strömlinjeformar antagandet av SI5351B-B som en XO-alternativa processer.Dess förmåga att finjustera frekvensinställningarna höjer effektiviteten i databehandlingen, vilket förbättrar den infrastrukturens effektivitet avsevärt.Detta resulterar i snabbare datatillgång och förbättrad hantering, viktiga attribut i högtrycksinställningar där hastighet och pålitlighet är väsentliga.

Nischapplikationer och framtida horisonter

Dess potentiella sträcker sig till lasersystem där exakt tidpunkt är avgörande för synkronisering och exakt genomförande av uppgifter.Insikter tyder på att det att integrera avancerade timingelement som SI5351B-B kan öka operativ precision och pålitlighet.Detta avslöjar vägar för innovation på arenor som vetenskaplig utforskning och industriell automatisering, där stadig och tillförlitlig frekvensgenerering kan driva banbrytande tekniska framsteg.

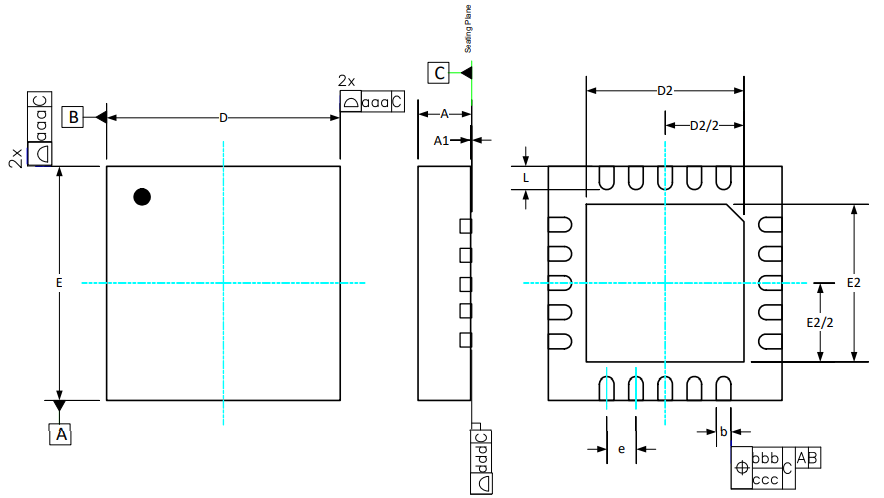

SI5351B-B-paket

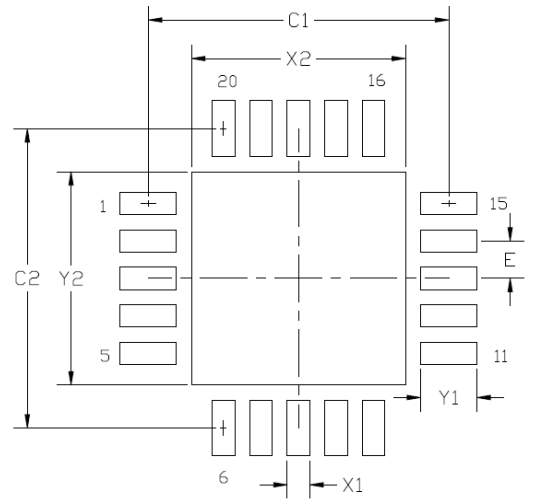

SI5351B-B landmönster

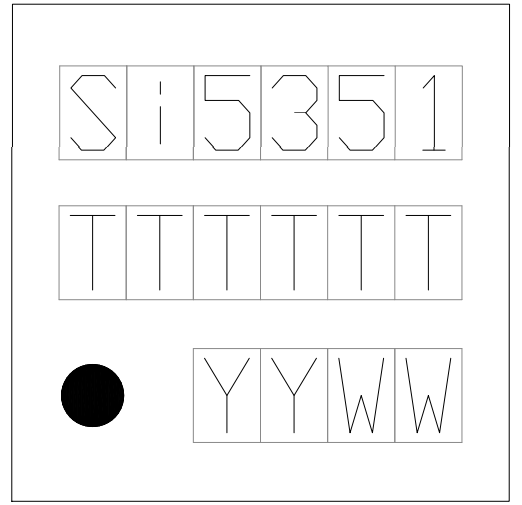

SI5351B-B TOP-märkning

Tillverkare

Silicon Labs, listade på NASDAQ under tickerplattan, är specialiserat på att tillhandahålla sofistikerade kisellösningar utformade för IoT och industriella applikationer.Deras drivkraft mot innovation återspeglas i deras pågående strävan att leverera överlägsen prestanda samtidigt som energieffektiviteten förbättras.Denna utveckling underlättar en jämnare övergång från koncept till slutförande för tillverkare och erbjuder en tydlig fördel på snabbt föränderliga marknader.

I kärnan i Silicon Labs är en anda av kreativitet, avgörande när det gäller att uppfylla de ständigt föränderliga kraven från IoT och industrisektorer.Genom att använda toppmoderna tekniska tekniker visar de inte bara överensstämmelse med branschnormer utan överskrider dem ofta.Denna metod först förbättrar produktens effektivitet och minskar energianvändningen, anpassar sig till de moderna prioriteringarna för enhetens skapande.

Vanliga frågor [FAQ]

1. Vilka är de viktigaste funktionerna i SI5351?

I sin kärna fungerar SI5351 som en mångsidig I2C -klockgenerator, och skickligt ersätter traditionella klockkällor.Enhetens syntessteg möjliggör produktion av ett brett spektrum av frekvenser.I verkliga scenarier ger denna förmåga möjlighet att ha en större kommando över tidpunkten i komplexa elektroniska mönster, vilket potentiellt kan förbättra det övergripande systemets prestanda och effektivitet, samtidigt som man minimerar behovet av flera, separata komponenter.

2. Vilka är fördelarna med SI5351: s syntesfunktioner?

SI5351: s design erbjuder exakt och anpassningsbar frekvensgenerering och placerar den som en omfattande lösning för att samordna olika klockdomäner inom komplexa system.Dess förmåga att generera specifika frekvenser utan att förlita sig på ytterligare externa komponenter förenklar designprocessen och sparar både tid och resurser.Denna anpassningsförmåga visar sig vara särskilt fördelaktigt inom områden som telekommunikation och digital signalbehandling, vilket underlättar enkel kalibrering och konfiguration under både prototyputveckling och slutliga implementeringsstadier.

3. Hur skiljer sig SI5351B från SI5351A och SI5351C?

SI5351B skiljer sig med sin förmåga att producera flera frekvensutgångar som styrs av en enda styrspänning.Denna funktion ersätter effektivt flera PLL: er eller VCXOS som vanligtvis synkroniseras till en gemensam referens.Utöver bara en teknisk förbättring har den betydande praktiska tillämpningar för att effektivisera kretsdesign och öka tillförlitligheten.Scenarier som kräver frekventa frekvensjusteringar vinst från denna kapacitet, eftersom det minskar potentiella felpunkter och underhållskrav samtidigt som man förbättrar enkel anpassningsförmåga vid snabbt föränderliga tekniska landskap.
