Kärnelektronikmoduler i robotstyrsystem

Robotar förlitar sig på en kombination av elektroniska komponenter som arbetar tillsammans för att styra rörelser, bearbeta data och kommunicera med olika systemdelar.Den här artikeln kommer att diskutera de viktigaste elektroniska modulerna som används i robotsystem, inklusive mikrokontroller, motorstyrningskomponenter, sensorer, kommunikationsgränssnitt, digital isolering och strömhantering.

Katalog

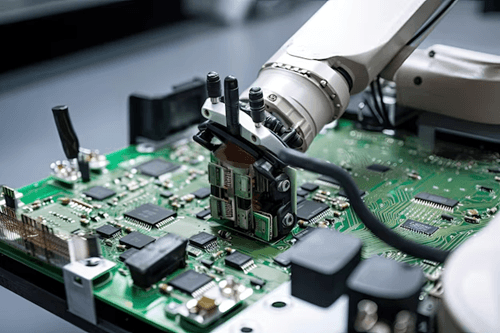

Vilka elektroniska moduler utgör ett robotsystem?

Ett robotsystem består av flera elektroniska moduler som samverkar för att styra rörelser, bearbeta data och interagera med omgivningen.I centrum står styrenheten, vanligtvis en mikrokontroller, som fungerar som hjärnan genom att bearbeta sensordata och skicka kommandon till andra komponenter.

Motorstyrningsmoduler driver DC-, steg- eller servomotorer, vilket möjliggör exakta rörelser genom att hantera hastighet och riktning.Sensorer och återkopplingsmoduler ger realtidsdata som position och rörelse, vilket gör att roboten kan justera sina åtgärder för bättre noggrannhet.

Kommunikationsmoduler stöder datautbyte mellan olika delar av systemet med hjälp av protokoll som CAN, UART och SPI.Strömhanteringsmoduler, inklusive DC-DC-omvandlare och batterisystem, säkerställer stabil och effektiv strömförsörjning.

Isolerings- och skyddsmoduler minskar brus och skyddar känsliga komponenter från elektriska problem.Dessa moduler fungerar tillsammans som ett komplett system, och följande avsnitt kommer att förklara varje nyckelkomponent och dess roll i robotstyrning mer i detalj.

MCU:er som används i robotstyrsystem

Mikrokontroller som STM32F103C8T6 STM32F103C8T6 STMicroelectronics IC MCU 32BIT 64KB FLASH 48LQFP In Stock: 35200 pcs , STM32F405RGT6 STM32F405RGT6 STM IC MCU 32BIT 1MB FLASH 64LQFP In Stock: 9600 pcs och STM32H743VIT6 STM32H743VIT6 STMicroelectronics IC MCU 32BIT 2MB FLASH 100LQFP In Stock: 8331 pcs fungerar som den centrala styrenheten i ett robotsystem.De bearbetar indata från sensorer, utför programmerad logik och skickar styrsignaler till ställdon som motorer och drivenheter.

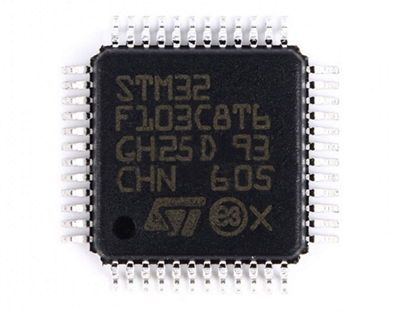

STM32F103C8T6 för grundläggande robotstyrning

STM32F103C8T6 är en mycket använd 32-bitars mikrokontroller baserad på ARM Cortex-M3-kärnan.Den är designad för enkla och kostnadseffektiva robotsystem där grundläggande styrning och bearbetning krävs.Denna mikrokontroller kan läsa sensoringångar, generera PWM-signaler för motorstyrning och hantera kommunikationsgränssnitt som UART och I2C.

Den fungerar genom att kontinuerligt samla in data från anslutna sensorer, bearbeta den genom sin interna CPU och uppdatera utgångar i realtid.Dess inbyggda timers och GPIO-stift möjliggör noggrann kontroll av motorer och externa komponenter.I ett robotsystem fungerar det som en pålitlig instegskontroller som erbjuder en bra balans mellan prestanda och låg strömförbrukning.

Funktioner:

• Brett driftspänningsområde för flexibel effektdesign

• Hög klockhastighet upp till 72 MHz för snabbare exekvering

• Flashminne för programlagring och SRAM för datahantering

• Flera ADC-kanaler för analog signalbehandling

• Avbrottssystem för effektiv uppgiftshantering

• Felsökning och programmeringsstöd via SWD-gränssnitt

• Kompakt paket lämplig för utrymmesbegränsade konstruktioner

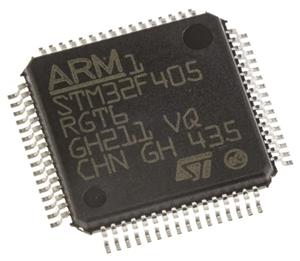

STM32F405RGT6 för rörelse- och multiperifera system

STM32F405RGT6 är en avancerad 32-bitars mikrokontroller baserad på ARM Cortex-M4-kärnan, designad för robotsystem som kräver högre bearbetningsprestanda och stöd för flera kringutrustning.Den är lämplig för tillämpningar som involverar komplex rörelsekontroll och samtidig drift av sensorer, displayer och kommunikationsmoduler.

Den bearbetar stora mängder data effektivt och stöder funktioner som DMA och flera kommunikationsgränssnitt, vilket möjliggör smidigare motorstyrning, snabbare sensorsvar och effektiv multitasking.I robotsystem fungerar den som en mellannivåkontroller som förbättrar systemets övergripande prestanda.

Drag:

• Flytpunktsenhet (FPU) för snabbare matematiska beräkningar

• Hög klockhastighet upp till 168 MHz för krävande applikationer

• Stort Flash- och SRAM-minne för komplexa program

• Avancerade timers för exakta kontrollapplikationer

• Flera ADC- och DAC-kanaler för analogt gränssnitt

• Stöd för USB, CAN och Ethernet för utökad anslutning

• Lågeffektlägen för energieffektiv drift

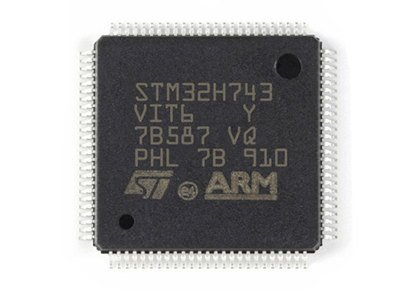

STM32H743VIT6 för höghastighets- och komplexa robotuppgifter

STM32F405RGT6 är en 32-bitars mikrokontroller baserad på ARM Cortex-M4-kärnan, designad för robotsystem som kräver högre bearbetningsprestanda och stöd för flera kringutrustning.Den är lämplig för att hantera komplex rörelsekontroll och hantera flera enheter samtidigt, såsom sensorer, displayer och kommunikationsmoduler.

Den bearbetar effektivt stora mängder data och stöder funktioner som DMA och flera kommunikationsgränssnitt, vilket möjliggör smidigare motorstyrning, snabbare svar på sensoringångar och tillförlitlig multitasking i robotsystem.

Funktioner:

• Flytpunktsenhet (FPU) för snabbare matematiska beräkningar

• Stort Flash- och SRAM-minne för komplexa program

• Avancerade timers för exakta kontrollapplikationer

• Flera ADC- och DAC-kanaler för analogt gränssnitt

• Stöd för USB, CAN och Ethernet för utökad anslutning

• Lågeffektlägen för energieffektiv drift

Motorstyrningskomponenter i robotar

Motorstyrningskomponenter omvandlar digitala kommandon från mikrokontrollern till fysisk rörelse.Viktiga IC:er som PCA9685PW PCA9685PW NXP PCA9685PW NXP TSSOP28 In Stock: 22634 pcs , DRV8825PWPR DRV8825PWPR Texas Instruments IC MTR DRVR BIPLR 8.2-45V 28SSOP In Stock: 45100 pcs och TLE9879GX används ofta för att uppnå denna funktion.

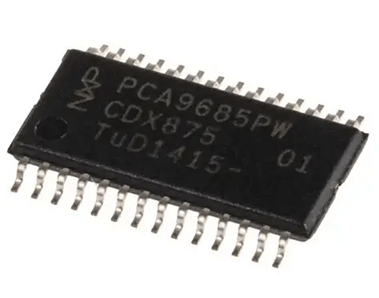

PCA9685PW för flerkanalig PWM och servokontroll

PCA9685PW är en 16-kanals PWM-kontroller designad för att driva flera servomotorer eller LED-utgångar.Den genererar exakta PWM-signaler med hjälp av en intern oscillator och kommunicerar med huvudstyrenheten via ett I2C-gränssnitt.Detta minskar bearbetningsbelastningen på mikrokontrollern.

PCA9685PW fungerar genom att ta emot digitala kommandon som definierar arbetscykler för varje kanal, och sedan matar ut konsekventa PWM-signaler för att kontrollera servopositioner.I ett robotsystem möjliggör det synkroniserad styrning av flera ställdon, vilket är användbart för robotarmar, flerledssystem och komplexa rörelsemönster.

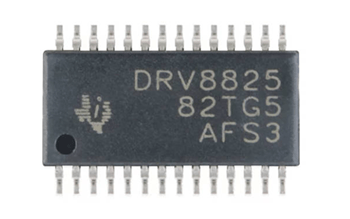

DRV8825PWPR för stegmotorkörning

DRV8825PWPR är en stegmotordrivrutin som styr bipolära stegmotorer med hög precision.Den accepterar steg- och riktningssignaler från mikrokontrollern och omvandlar dem till kontrollerade strömutgångar för motorlindningarna.

DRV8825PWPR reglerar strömmen genom varje spole och stöder mikrostepping, som delar upp varje steg i mindre steg för jämnare rörelse.Detta förbättrar positioneringsnoggrannheten och minskar vibrationerna.I robotsystem används det ofta i applikationer som kräver exakt linjär eller rotationsrörelse, såsom robotplattformar och positioneringsmekanismer.

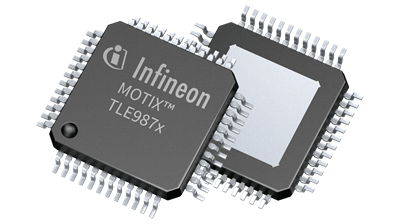

TLE9879GX för integrerad motorstyrning (MCU + drivrutinslösning)

TLE9879GX kombinerar en mikrokontroller och motordrivrutin till en enda integrerad lösning.Den är designad för effektiv styrning av DC-motorer i kompakta system, vilket minskar behovet av separata styr- och drivkomponenter.

Den fungerar genom att bearbeta insignaler internt och direkt styra motorn genom inbyggda drivsteg.Denna integration förenklar kretsdesign, minskar antalet komponenter och förbättrar systemets tillförlitlighet.I ett robotsystem ger det en kompakt och effektiv lösning för motorstyrning, särskilt i utrymmesbegränsade eller kostnadskänsliga konstruktioner.

Sensorer och positionsåterkoppling i robotsystem

Sensorer och positionsåterkopplingskomponenter som ADXL345BCCZ ADXL345BCCZ Analog Devices Inc. ACCEL 2-16G I2C/SPI 14LGA In Stock: 12100 pcs och AS5600 AS5600 IC 8 PIN 622 In Stock: 2200 pcs låter en robot förstå sin miljö och övervaka sin egen rörelse.

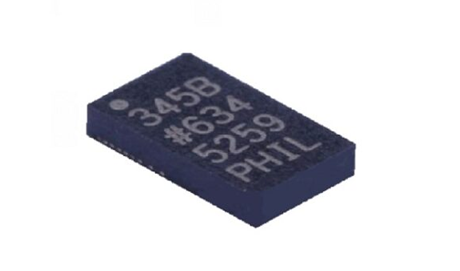

ADXL345BCCZ för rörelse- och vibrationsdetektering

ADXL345BCCZ är en 3-axlig digital accelerometer som används för att detektera rörelse, lutning och vibration genom att mäta acceleration i tre riktningar och omvandla den till digital data.Den ger rörelsefeedback i realtid till mikrokontrollern genom gränssnitt som I2C eller SPI, vilket hjälper robotar att övervaka orientering, upptäcka rörelser och upprätthålla stabil drift.

Funktioner:

• Högupplöst mätning för exakt rörelsedetektering

• Brett mätområde lämpligt för olika rörelsenivåer

• Låg strömförbrukning för batteridrivna system

• Inbyggda avbrottsfunktioner för rörelse- och tryckavkänning

• Kompakt storlek för inbäddade applikationer

• Känner av accelerationsförändringar längs X-, Y- och Z-axlarna

• Konverterar fysisk rörelse till digitala signaler internt

• Överför bearbetad data till mikrokontrollern

• Gör det möjligt för systemet att upptäcka lutning, vibrationer och plötsliga rörelser

• Stöder kontinuerlig övervakning för systemsvar i realtid

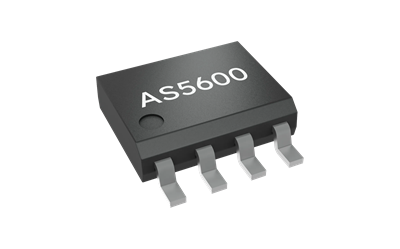

AS5600 för Rotary Position Feedback

AS5600 är en magnetisk roterande positionssensor designad för att mäta vinkelposition med hög noggrannhet genom att detektera vinkeln på en roterande magnet.Den ger exakt positionsåterkoppling för roterande delar som motorer och axlar, omvandlar magnetfältsändringar till användbar positionsdata för styrenheten.

Funktioner:

• Kontaktlös avkänning för längre livslängd och tillförlitlighet

• Hög upplösning för exakt vinkelmätning

• Alternativ för analog och PWM-utgång för flexibelt gränssnitt

• Låg strömförbrukning för effektiv drift

• Enkel konfiguration med minimalt med externa komponenter

• Detekterar magnetfältsvinkeln från en roterande magnet

• Bearbetar den magnetiska signalen internt

• Konverterar vinkeln till positionsdata

• Matar ut signalen i analog eller PWM-form

• Låter styrenheten spåra rotation och position kontinuerligt

CAN-kommunikation i distribuerade robotsystem

CAN-kommunikation gör att flera elektroniska moduler i en robot kan utbyta data över ett delat nätverk.I distribuerade robotsystem används IC:er som SN65HVD230 SN65HVD230 TI TI SOP8 In Stock: 2800 pcs , Mcp2551 Mcp2551 MICROCHIP 1063 In Stock: 1934 pcs och TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 2440 pcs för att möjliggöra tillförlitlig kommunikation mellan styrenheter, sensorer och motordrivrutiner.

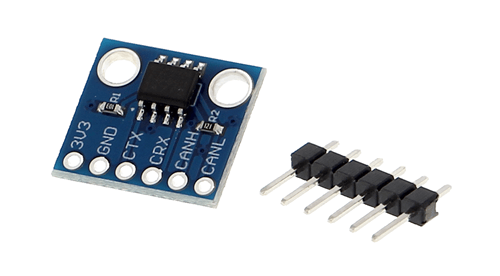

SN65HVD230 för pålitlig CAN-busskommunikation

SN65HVD230 är en CAN-transceiver som ansluter en mikrokontroller till CAN-bussen.Den omvandlar signaler på logisk nivå till differentialsignaler, som är mer resistenta mot brus och störningar.

SN65HVD230 säkerställer stabil och felfri kommunikation mellan moduler.Den fungerar genom att sända och ta emot differentialspänningssignaler över CAN-bussen, vilket gör att data kan färdas tillförlitligt även under bullriga förhållanden.

I ett robotsystem förbättrar SN65HVD230 kommunikationssäkerheten och stöder datautbyte i realtid mellan styrenheter och kringutrustning.Detta hjälper till att upprätthålla korrekt koordination över hela systemet.

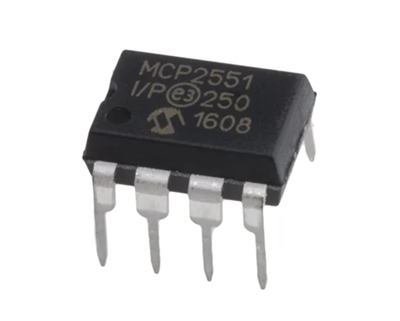

MCP2551 för standard CAN-applikationer

MCP2551 är en höghastighets CAN-sändtagare som vanligtvis används i standardkommunikationssystem.Det ger ett robust gränssnitt mellan mikrokontrollern och CAN-nätverket, vilket stöder tillförlitlig dataöverföring över längre avstånd.

Denna IC fungerar genom att översätta digitala signaler till differentiella CAN-signaler och hantera signalmottagning med hög brusimmunitet.Dess design säkerställer konsekvent kommunikationsprestanda under typiska driftsförhållanden.

Inom ett robotsystem fungerar MCP2551 som en pålitlig kommunikationslänk för allmänna applikationer.Den stöder ett stabilt dataflöde mellan moduler, vilket är viktigt för synkroniserad styrning och övervakning.

TJA1050 för industriella CAN-nätverk

TJA1050 är en CAN-transceiver av industriell kvalitet designad för krävande miljöer.Den erbjuder stark brusimmunitet och hög tillförlitlighet, vilket gör den lämplig för robotar som arbetar under hårda eller elektriskt bullriga förhållanden.

TJA1050 fungerar genom att omvandla mikrokontrollersignaler till balanserade differentialsignaler och bibehålla signalintegriteten över nätverket.Dess robusta design gör att den kan hantera högre störningsnivåer utan dataförlust.

Digital isolering för säker och brusfri robotdrift

Digital isolering skyddar känsliga styrkretsar från elektriskt brus, spänningsspikar och jordskillnader i robotsystem.IC:er som ADUM1200 ADUM1200 AD Out Stock och ADUM1201 ADUM1201 DIGITAL Out Stock används ofta för att isolera signaler mellan lågeffektkontrollsektioner och högeffektkomponenter som motordrivrutiner.

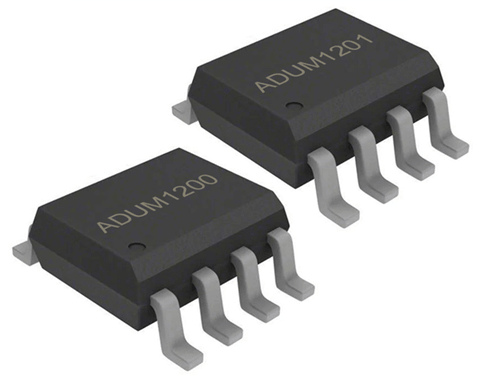

ADuM1200 och ADuM1201 för signalisolering

ADuM1200 och ADuM1201 är digitala isolatorer som använder magnetisk koppling för att överföra signaler mellan kretsar utan direkt elektrisk anslutning.Detta möjliggör säker kommunikation samtidigt som buller och högspänningsstörningar blockeras.

De skyddar mikrokontroller och kommunikationslinjer genom att isolera signaler över en barriär med interna mikrotransformatorer.Detta hjälper till att bibehålla signalintegriteten samtidigt som det förhindrar att elektriska fel och brus påverkar känsliga komponenter.I robotsystem förbättrar de tillförlitligheten och säkerheten, särskilt i miljöer med hög effekt omkoppling.

Funktioner:

• Hög datahastighet för snabb signalöverföring

• Låg spridningsfördröjning för realtidskommunikation

• Hög isolationsspänning för starkt skydd

• Dubbelriktad kanalkonfiguration för flexibel användning

• Låg strömförbrukning för effektiv drift

• Kompakt paket för platsbesparande design

Power Management i robotsystem

Power Management styr hur energi tillförs, omvandlas och distribueras över ett robotsystem.Det säkerställer att komponenter som mikrokontroller, sensorer och motordrivrutiner får stabil effekt på rätt nivåer.

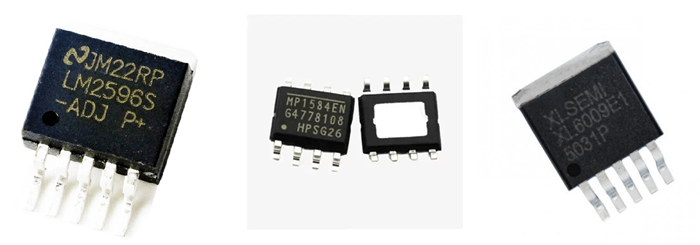

DC-DC-omvandlare för spänningsreglering

DC-DC-omvandlare som LM2596, MP1584 och XL6009 ger stabil spänning genom att konvertera ineffekten till den erforderliga utgångsnivån för varje modul.Deras huvudsakliga roll är att upprätthålla konsekvent spänning även när ingångskällan fluktuerar, vilket är vanligt i batteridrivna robotar.

DC-DC-omvandlare fungerar genom att växla och reglera energi genom interna komponenter som induktorer och kondensatorer.Denna process möjliggör effektiv upp- eller nedkonvertering samtidigt som strömförlusten minimeras.I systemet skyddar DC-DC-omvandlare känslig elektronik och säkerställer konsekvent prestanda över alla moduler.

Batterihantering och strömfördelning

Batterihantering och kraftdistributionssystem säkerställer säker energilagring och kontrollerad kraftleverans över roboten.IC:er som BQ24075 och BMS IC används ofta för att övervaka och reglera batteridrift.Dessa komponenter spårar nyckelparametrar som spänning, ström och temperatur för att upprätthålla säker och effektiv prestanda.

De fungerar genom att hantera laddnings- och urladdningscykler, balansera battericeller och kontrollera strömflödet till olika moduler.Skyddsfunktioner förhindrar överladdning, djupurladdning och överhettning, vilket kan skada batteriet och den anslutna elektroniken.

Slutsats

Robotsystem är beroende av korrekt integration av flera elektroniska moduler för att uppnå stabil, exakt och effektiv drift.Genom att förstå hur dessa komponenter fungerar tillsammans kan du bygga mer tillförlitliga och högpresterande robotsystem lämpade för ett brett spektrum av applikationer.
