USB Typ-A kvinnlig Breakout Board: Pinout, typer och användningsområden

USB Type-A kvinnliga breakout-kort gör det enkelt att använda USB-ström och data i elektronikprojekt.De exponerar nyckelanslutningar som 5V, jord och dataledningar som lättanvända stift.Den här guiden förklarar deras delar, typer, användningar och vanliga misstag för att hjälpa nybörjare att bygga och testa kretsar på ett säkert sätt.

Katalog

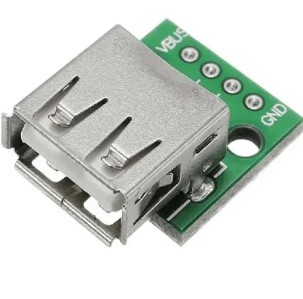

Figur 1. USB Typ A kvinnlig utbrott

Vad är en USB Typ A kvinnlig breakout?

En USB Typ-A kvinnlig breakout är ett litet kretskort som innehåller en standard USB Type-A honport och exponerar dess interna anslutningar som enkla stift som du kan använda i elektronikprojekt.Inuti en USB-anslutning finns det fyra huvudlinjer, och breakout-kortet gör dessa tillgängliga utan att behöva klippa eller ta bort en USB-kabel, vilket gör det mycket enklare att prototyper eller bygga anpassade kretsar.Den kan ansluta en vanlig USB-kabel till honporten och sedan använda bygelkablar för att ansluta stiften till saker som mikrokontroller, sensorer eller strömkretsar.

Pinout Av USB Typ A kvinnlig Breakout

Bild 2.Pinout Av USB Typ A kvinnlig Breakout

VCC (5V) är strömstiftet som matar ca 5 volt från USB-källan.

D− (Data −) är den negativa datalinjen som används för kommunikation.

D+ (Data +) är den positiva datalinjen som arbetar tillsammans med D− för att överföra data.

GND (mark) är referensjordanslutningen som fullbordar kretsen.

Komponenter i en USB A Breakout Board för kvinnlig

Figur 3. Komponenter av USB A Female Breakout board

• USB Typ-A honkontakt - Huvudporten där du kopplar in en USB-kabel.Den hanterar både ström- och dataanslutningar.

• Printed Circuit Board (PCB) - Baskortet som håller ihop alla delar och dirigerar elektriska signaler mellan dem.

• Rubrikstift eller terminaler - Metallstift eller skruvterminaler som låter dig enkelt ansluta ledningar eller startkablar.

• Kopparspår - Tunna ledande banor på kretskortet som för signaler från USB-porten till stiften.

• Monteringshål (tillval) - Små hål som används för att fästa brädan med skruvar eller avstånd för stabilitet.

• Etikettmärkningar - Tryckta etiketter som VCC, GND, D+ och D− som hjälper dig att ansluta kortet korrekt.

USB A Female Breakout Specifikationer

Specifikation	Detaljer
Driftspänning	Vanligtvis 5V från en USB-källa (standard USB 2.0-försörjning)
Aktuellt betyg	Upp till 500mA för standard USB 2.0, beroende på strömkällan
Antal stift	4 stift (VCC, D+, D−, GND)
Anslutningstyp	USB Typ-A honport
Skivmaterial	FR4 glasfiber för hållbarhet och isolering
Mått	Cirka 2–3 cm långa (varierar genom design)
Monteringstyp	Genomgående hålstift eller skruv terminaler, ofta med monteringshål
USB standard	USB 2.0 (stöder upp till 480 Mbps dataöverföring)
Pin Pitch	Vanligtvis 2,54 mm (0,1 tum), brödbrädevänlig

Typer av USB Typ A Breakout Boards för honor

Figur 4.Header Pin Breakout Board

Använder standard hanliga stift, vilket gör det enkelt att koppla in i brödskivor och ansluta med bygelkablar för snabb prototypframställning och testning.

Figur 5.Skruva terminal Breakout Board

Har skruvterminaler som tillåter starka och säkra trådanslutningar utan lödning, idealisk för mer permanenta eller högströmsinstallationer.

Bild 6.Breadboard-vänlig Breakout

Designad med korrekt stiftavstånd (2,54 mm) så att den passar direkt i en bryggbräda, vilket hjälper till att skapa snygga och organiserade kretsar.

Figur 7.Breakout av kabeltyp

Levereras med förmonterade ledningar, vilket gör det bekvämt för snabba anslutningar utan att behöva extra verktyg eller lödning.

Bild 8.Kompakt Mini Breakout

Mindre och lätt design som lätt passar in i trånga utrymmen eller inbyggda system där storleken är viktig.

Bild 9.Dual Output Breakout Board

Ger flera utgångspunkter för samma USB-signaler, så att du kan strömförsörja eller ansluta mer än en krets.

Tillämpningar av USB Typ A Female Breakout

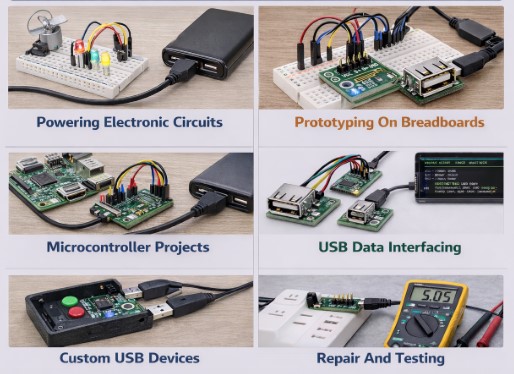

Figur 10.Tillämpningar av USB Typ A Female Breakout

• Strömförsörjningskretsar

Det ger ett enkelt sätt att få 5V ström från USB-källor för små elektroniska enheter.

• Breadboard Prototyping

Det möjliggör snabba och rena anslutningar på en brödbräda utan att kapa USB-kablar.

• Mikrokontrollerprojekt

Det kan enkelt driva eller ansluta kort som Arduino eller Raspberry Pi.

• USB-dataexperiment

Den ger tillgång till datalinjer för grundläggande USB-kommunikationstestning.

• DIY USB-enheter

Det hjälper till att bygga anpassade USB-drivna prylar och hårdvara.

• Reparation och testning

Det är användbart för att kontrollera USB-portar, kablar och uteffekt.

• Inbäddade projekt

Den lägger till en snygg USB-strömingång inuti höljen eller enheter.

• Bärbara kraftlösningar

Det fungerar med powerbanks för att driva bärbara elektronikprojekt

USB A Female Breakout Dimensions

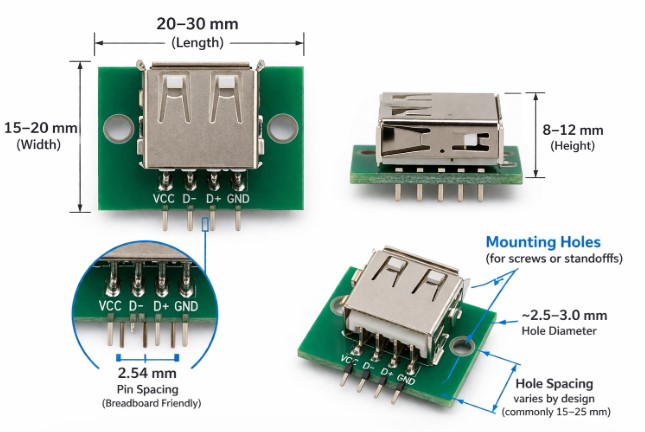

Bild 11.USB A Female Breakout Dimensions

Ett USB Type-A kvinnligt breakout-kort är litet och lätt att passa in i de flesta projekt, vanligtvis mätt omkring 20–30 mm på längden och 15–20 mm på bredden.dess höjd är vanligtvis runt 8–12 mm, främst på grund av USB-kontakten.Den stiftavståndet är standard 2,54 mm, så den passar direkt i brödbrädor och fungerar med bygeltrådar.Vissa brädor har monteringshål för skruvar eller distanser, som hjälper till att hålla brädan stabil i höljen.Den exakta storleken kan variera något beroende på design, typ av terminaler som används och om extra komponenter ingår.

Vanliga misstag när du använder USB Ett kvinnligt utbrott

• Reversering av VCC och GND

Felaktig anslutning av ström och jord kan omedelbart skada din krets eller USB-källa.

• Kortslutningsstift

Att av misstag ansluta VCC till GND kan orsaka överhettning eller stänga av USB-porten.

• Ignorera nuvarande gränser

Att dra för mycket ström från en USB-port kan leda till instabil drift eller portfel.

• Fel PIN-identifikation

Felläsning av stiftetiketter eller orientering kan resultera i felaktig ledning och felfunktion.

• Lösa anslutningar

Dålig eller instabil ledning kan orsaka intermittenta strömproblem eller opålitliga datasignaler.

• Hoppa över skyddskomponenter

Att inte använda säkringar eller motstånd där det behövs ökar risken för skador.

• Använder kablar av låg kvalitet

Billiga eller tunna USB-kablar kan orsaka spänningsfall och opålitlig prestanda.

• Kontrollerar inte spänningen

Förutsatt att alla USB-källor ger stabila 5V utan testning kan det leda till oväntade problem.

Montering och lödning av USB En kvinnlig utbrytning

Förbereder styrelsen: Rengör kretskortet och se till att stiften eller terminalerna är korrekt inriktade innan lödning.

Lödhuvudstift: Sätt in stiften i kortet, värm varje dyna och applicera löd för att skapa en stark elektrisk och mekanisk anslutning.

Använd rätt värme: Undvik att överhetta dynorna eller kontakten, eftersom överhettning kan skada kortet eller lossa spår.

Kontrollera anslutningar: Inspektera lödfogarna för att se till att de är blanka, solida och fria från broar mellan stiften.

Montering med skruvar: Använd monteringshål (om sådana finns) med skruvar eller avstånd för att säkert fästa kortet på plats.

Installation av kapsling: Placera USB-porten så att den är i linje med en öppning i höljet för enkel åtkomst.

Dragavlastning: Se till att kablarna inte drar i kortet för att förhindra stress på lödfogar och anslutningar.

USB A Female Breakout Vs USB Micro Breakout

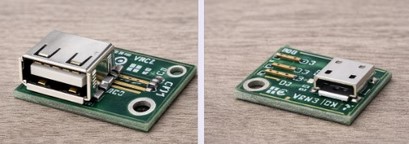

Bild 12.USB A Female Breakout Vs USB Micro Breakout

Funktion	USB Typ-A kvinnlig utbrytning	USB Micro Breakout
Kontaktstorlek	Större och mer robust	Mindre och kompakt
Användarvänlighet	Lättare att plugga och hantera	Svårare att plugga, mindre hållbart
Kraftkapacitet	5V, vanligtvis upp till 500mA eller mer	5V, används vanligtvis för lågeffekt enheter
Hållbarhet	Mer hållbar och långvarig	Mindre hållbar på grund av mindre storlek
Vanliga användningsfall	Prototyper, strömförsörjning, allmän USB-användning	Smartphones, små prylar, kompakta projekt
Utrymmesbehov	Kräver mer utrymme	Idealisk för utrymmesbegränsade mönster

Slutsats

USB Typ-A hona breakout-kort är användbara verktyg för att driva och ansluta enheter inom gör-det-själv-elektronik.Genom att förstå deras stiftlayout, korrekt användning och säkerhetstips kan du undvika vanliga fel och bygga tillförlitliga projekt.De är särskilt användbara för snabb prototypframställning och enkla USB-baserade konstruktioner.
