Servostyrningstyper, arbetsprocess, applikationer och fördelar

Servostyrning är ett enkelt sätt att styra hur en motor rör sig och håller sin position.Den här artikeln förklarar hur det fungerar, dess huvuddelar och olika motortyper.Den täcker också fördelar, användningsområden, vanliga problem och hur man väljer rätt servosystem för olika uppgifter.

Katalog

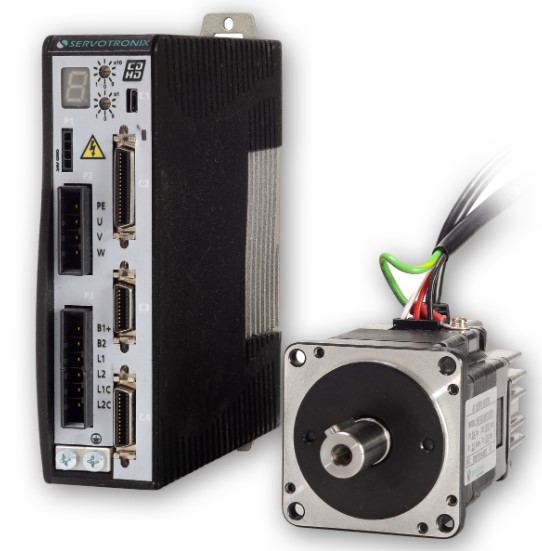

Figur 1. Servokontroll

Vad är grundläggande servokontroll?

Grundläggande servokontroll är processen att styra en servomotors position med hjälp av en PWM-signal.Pulsbredden bestämmer den önskade vinkeln och ett internt återkopplingssystem jämför den aktuella positionen med målet.Motorn justerar automatiskt tills rätt position nås och bibehålls med hög noggrannhet.

Hur fungerar ett servokontrollsystem?

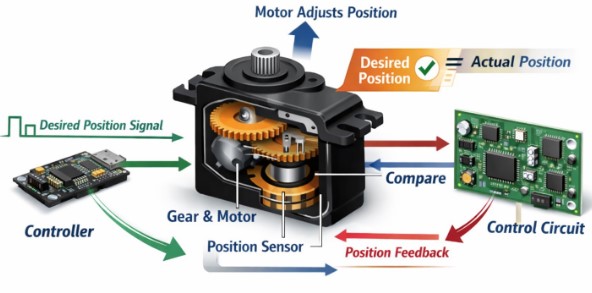

Bild 2.Hur fungerar ett servokontrollsystem?

A servokontrollsystem fungerar genom att använda en återkopplingsprocess med sluten slinga till noggrant kontrollera läget för en motor.Först skickar en styrenhet en PWM-signal som representerar den önskade positionen.Inuti servo mäter en sensor den aktuella positionen och skickar den informationen tillbaka till styrkretsen.Systemet jämför sedan den önskade positionen med den faktiska positionen.Om det finns en skillnad roterar motorn i önskad riktning tills båda positionerna matchar.Denna kontinuerliga återkoppling och korrigering gör att servo kan röra sig exakt och hålla sin position stadigt.

Huvudkomponenter i ett servostyrsystem

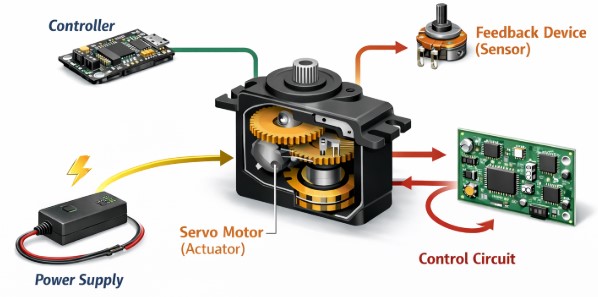

Figur 3. Huvudkomponenter av en servokontroll

• Styrenhet: Skickar kommandosignalen (vanligtvis PWM) som definierar önskad position.

• Servomotor (ställdon): Den fysiska motorn som rör sig till önskad position.

• Återkopplingsenhet (sensor): Vanligtvis en potentiometer som mäter motorns aktuella position.

• Styrkrets: Jämför den önskade positionen med den faktiska positionen och justerar motorn därefter.

• Strömförsörjning: Tillhandahåller den elektriska energi som behövs för att driva systemet.

Typer av servomotorer som används i styrsystem

Figur 4.DC servomotorer

Använd likström och är enkla, billiga och lätta att kontrollera, vilket gör dem lämpliga för små applikationer som robotar och leksaker.

Figur 5.AC servomotorer

Använd växelström och ge hög effektivitet, tillförlitlighet och precision, vilket gör dem idealiska för industriella maskiner och automationssystem.

Bild 6.Borstlösa servomotorer (BLDC)

Fungerar utan borstar, erbjuder högre effektivitet, längre livslängd och lågt underhåll, och används ofta i moderna styrsystem.

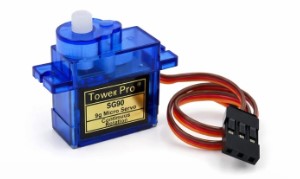

Figur 7.Positionsrotationsservon

Rör sig inom ett fast vinkelområde (vanligtvis 0°–180°) och används ofta i robotkopplingar och RC-applikationer.

Bild 8.Servon med kontinuerlig rotation

Rotera kontinuerligt med kontrollerad hastighet och riktning, vilket gör dem lämpliga för hjul och drivmekanismer.

Fördelar med att använda servokontrollsystem

Hög noggrannhet

Ger mycket exakt kontroll av position, hastighet och vridmoment, vilket gör den idealisk för applikationer som kräver exakt rörelse och minimala fel.

Snabb respons

Svarar snabbt på ingångssignaler och förändringar, vilket möjliggör realtidsjusteringar och smidig drift även i dynamiska system.

Hög effektivitet

Använder ström endast när korrigering eller rörelse behövs, vilket minskar energiförbrukningen och förbättrar systemets totala effektivitet.

Stabil drift

Bibehåller en stadig position med hjälp av kontinuerlig återkoppling, vilket säkerställer konsekvent prestanda även under belastningsvariationer.

Smidig rörelse

Ger kontrollerad och vibrationsfri rörelse, vilket förbättrar produktkvaliteten och minskar mekanisk påfrestning.

Hög tillförlitlighet

Erbjuder långsiktigt konsekvent prestanda med korrekt underhåll, vilket gör den lämplig för kritiska och kontinuerliga operationer.

Vanliga problem och lösningar i servostyrsystem

Vanligt Problem	Lösningar
Jitter (skakar)	Använd en stabil strömkälla, korrekt jordning och rena PWM-signaler för att minska oönskade rörelser.
Overshoot och Oscillation	Justera kontrollparametrarna (som PID-inställningar) för att förbättra stabiliteten och minska upprepade korrigeringar.
Signalbrus/störningar	Använd skärmade kablar och korrekt kabeldragning för att förhindra signalförvrängning och förbättra noggrannheten.
Överhettning	Undvik att överbelasta servo, säkerställ ordentlig ventilation och använd lämpliga arbetscykler.
Strömförsörjningsproblem	Ge en stabil och tillräcklig spänning/strömkälla för att säkerställa smidig drift.
Slitage	Utför regelbundet underhåll och byt ut slitna växlar eller komponenter för att bibehålla prestanda.

Tillämpningar av Basic Servo Control

• Robotik - Kontrollerar exakta rörelser av leder och robotarmar, vilket möjliggör exakt positionering, grepp och repeterbara uppgifter inom automation och montering.

• RC-fordon - Används för styrning och kontroll i fjärrstyrda bilar, flygplan och båtar, vilket ger snabb respons och exakt riktningsrörelse.

• Kamerasystem - Stabiliserar kameror i gimbals genom att korrigera oönskade rörelser, vilket säkerställer smidig och stadig videoinspelning.

• Industriell automation - Driver maskiner som CNC-verktyg, transportörsystem och monteringslinjer med hög precision, vilket förbättrar produktiviteten och konsistensen.

• Flyg- och rymdsystem - Styr klaffar, roder och positioneringsmekanismer i flygplan, vilket säkerställer exakta rörelser och flygstabilitet.

• Medicinsk utrustning - Möjliggör exakta och kontrollerade rörelser i utrustning som kirurgiska verktyg, robotkirurgisystem och diagnostiska maskiner.

Öppen slinga vs sluten slinga servokontroll

Bild 9.Öppen slinga vs sluten slinga servokontroll

Funktion	Öppna Loop Control	Stängt Loop Control
Feedback	Ingen feedback används	Använder feedbacksystem
Noggrannhet	Lägre noggrannhet	Hög noggrannhet
Felkorrigering	Kan inte korrigera fel	Rättar automatiskt fel
Komplexitet	Enkel design	Mer komplex
Kostnad	Låg kostnad	Högre kostnad
Tillförlitlighet	Mindre pålitlig	Mer pålitlig
Prestanda	Påverkad av störningar	Bibehåller stabil prestanda
Exempel	Grundläggande motorstyrning	Servomotor med läge feedback

Hur väljer man rätt servomotor?

Att välja rätt servomotor beror på flera faktorer, inklusive vridmoment, hastighet, noggrannhet och driftsförhållanden.Se först till att motorn klarar den belastning som krävs med en säkerhetsmarginal, överväg sedan den hastighet som behövs för din applikation.För högprecisionsuppgifter, välj en motor med bättre upplösning och feedback.

Det är också viktigt att matcha motorn med tillgänglig strömförsörjning och välja rätt typ som DC, AC eller borstlös baserat på din användning.Tänk dessutom på storlek, vikt och miljöförhållanden temperatur, damm eller fukt för att säkerställa tillförlitlig prestanda.

Framtida trender inom servostyrningsteknik

Figur 10.Framtida trender inom servostyrningsteknik

Smarta servon

Moderna servon inkluderar nu inbyggda sensorer och processorer som tillåter självjustering, bättre noggrannhet och enklare systemintegration.

AI-integration

Artificiell intelligens hjälper servon att lära av data, förbättra prestanda och förutsäga fel för bättre underhåll och effektivitet.

Miniatyrisering

Servomotorer blir mindre och lättare, vilket gör dem lämpliga för kompakta enheter som drönare, bärbara enheter och mikrorobotar.

Högre effektivitet

Ny design minskar strömförlust och värmealstring, förbättrar energieffektiviteten och förlänger systemets livslängd.

Trådlös och IoT-anslutning

Servon kan nu övervakas och fjärrstyras via anslutna system, vilket möjliggör dataspårning och automatisering i realtid.

Förbättrad precision

Avancerade sensorer och återkopplingssystem ger ultraexakt positionering och stöder avancerade applikationer som robotik och medicinsk teknik.

Slutsats

Servokontrollsystem är viktiga för exakta och smidiga rörelser i många enheter.Genom att förstå hur de fungerar, deras delar och möjliga problem kan användarna välja och använda dem bättre.Med nya trender som smarta system och AI kommer servotekniken att bli ännu mer effektiv, pålitlig och allmänt använd i framtiden.
