Isolerade vs icke-isolerade strömomvandlare: skillnader, arbetsprinciper och tillämpningar

Strömomvandlare är viktiga i många elektroniska enheter och hjälper till att styra och leverera rätt spänning.Den här artikeln förklarar isolerade och icke-isolerade omvandlare, hur de fungerar, deras skillnader, fördelar och användningsområden.Den täcker också designtips, vanliga misstag och moderna trender för att hjälpa dig förstå och välja rätt omvandlare.

Katalog

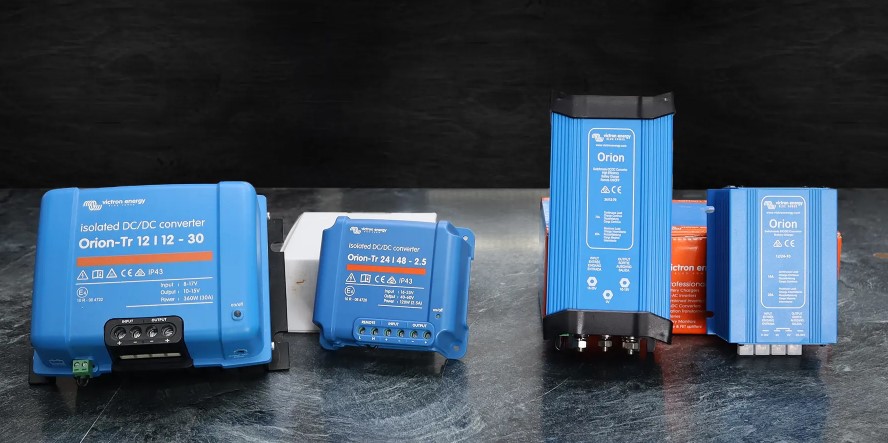

Figur 1. Strömomvandlare

Vad är isolerad och icke-isolerad strömomvandlare?

Strömomvandlare är enheter som ändrar elektrisk energi från en form till en annan.De är huvudsakligen av två typer: isolerade och icke-isolerade.Isolerade omvandlare ger säkerhet genom att separera ingång och utgång, medan icke-isolerade omvandlare är enklare och effektivare för lågspänningsanvändning.

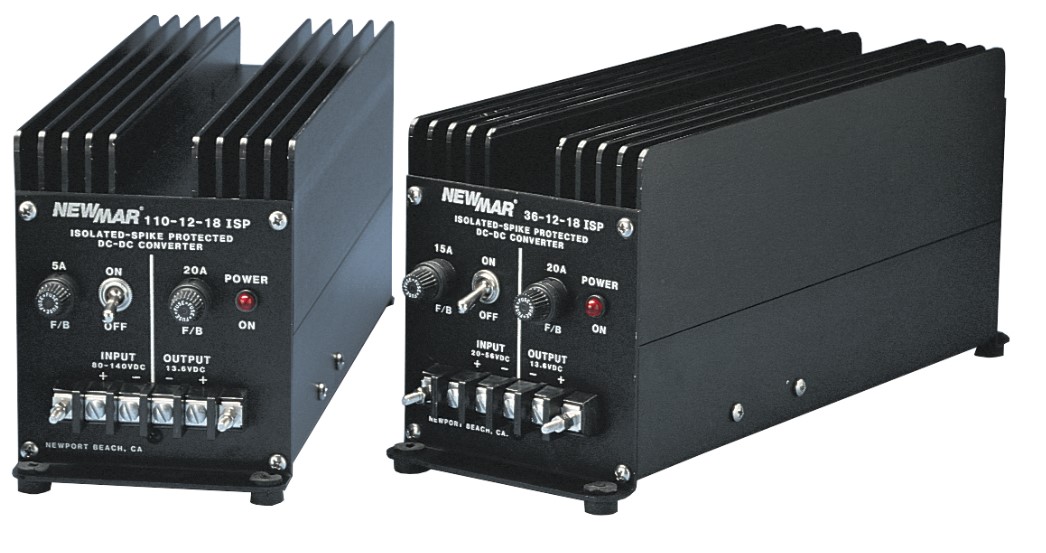

Figur 2. Isolerad strömomvandlare

An Isolerad omvandlare är en effektomvandlare där ingång och utgång inte är direkt anslutna.Den använder en transformator för att överföra energi mellan dem.Detta innebär att elektrisk energi överförs genom magnetisk koppling istället för en direkt trådanslutning.På grund av detta kan elektricitet inte flöda direkt från ingång till utgång, vilket förbättrar säkerheten och skyddar användare och utrustning.Isolering är särskilt viktigt i system där högspänning är inblandad eller där mänsklig kontakt är möjlig.

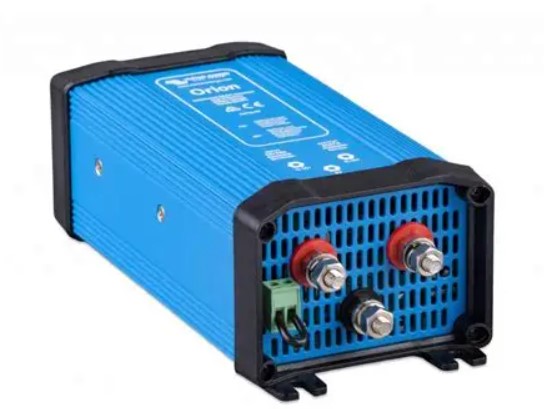

Figur 3. Icke-isolerad strömomvandlare

En icke-isolerad kraftomvandlare är en omvandlare där ingången och utgången är direkt anslutna, vilket innebär att de delar samma elektriska jord.Den använder ingen transformator och energi flödar direkt genom elektroniska komponenter som induktorer, kondensatorer och strömbrytare.Eftersom det inte finns någon isolering är dessa omvandlare enklare i design och kräver färre komponenter.Detta gör dem mindre, lättare, effektivare och mer kostnadseffektiva.

Hur isolerade och icke-isolerade strömomvandlare fungerar

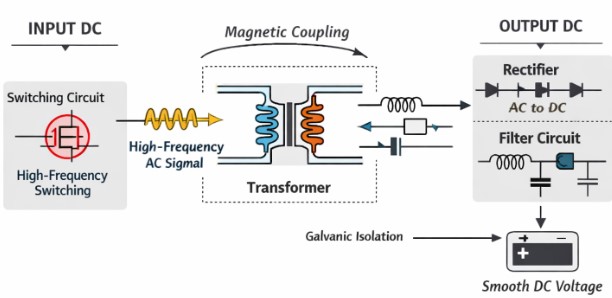

Figur 4. Arbetsprincip för en isolerad strömomvandlare

En isolerad kraftomvandlare fungerar genom att skicka energi genom en transformator istället för en direkt anslutning.Först slås ingångsströmmen på och av mycket snabbt med hjälp av elektroniska strömbrytare.Detta skapar en högfrekvent alternerande signal, som appliceras på transformatorn.Transformatorn överför sedan energi från ingångssidan till utgångssidan genom magnetisk koppling, samtidigt som båda sidorna hålls elektriskt åtskilda.Därefter likriktas och filtreras utsignalen för att producera en jämn och stabil likspänning.

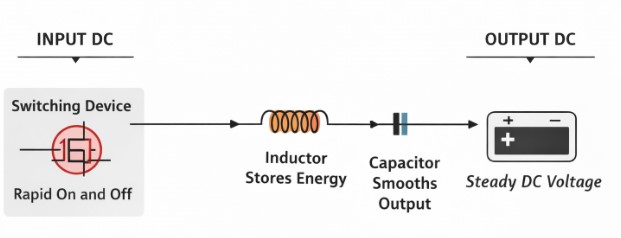

Figur 5. Arbetsprincip för en icke-isolerad strömomvandlare

En icke-isolerad kraftomvandlare fungerar genom att skicka energi direkt från ingång till utgång utan att använda en transformator.En omkopplingsenhet slås på och av snabbt för att kontrollera hur mycket energi som överförs.En induktor lagrar tillfälligt energi när strömbrytaren är på och släpper den när strömbrytaren är avstängd.En kondensator jämnar sedan ut utgången för att ge en jämn likspänning.

Skillnader mellan isolerade och icke-isolerade strömomvandlare

Funktion	Isolerade Omvandlare	Icke-isolerad Omvandlare
Anslutning	Ingen direkt elektrisk anslutning mellan input och output	Direkt elektrisk anslutning (samma grund)
Transformator	Använder en transformator för energi överföring och isolering	Använder ingen transformator
Säkerhet	Hög säkerhet, skyddar användare och känsliga kretsar	Lägre säkerhet, inget skydd från direkta fel
Spänningsomvandling	Kan enkelt kliva upp eller ner spänning	Kan kliva upp/ner men inom samma kretsjord
Storlek & Kostnad	Större, tyngre och mer dyrt	Mindre, lättare och billigare
Effektivitet	Något lägre på grund av transformator förluster	Högre effektivitet (färre komponenter)
Komplexitet	Mer komplex design och kontroll	Enklare design
Bullerisolering	Bättre ljud och störningar isolering	Mer buller kan passera
Ansökningar	Strömadaptrar, laddare, medicinska och industriella system	Batterienheter, inbäddade system, spänningsregulatorer
Exempel	Flyback, Framåt, Push-pull omvandlare	Buck, Boost, Buck-boost omvandlare

Isoleringsmetoder som används i strömomvandlare

• Transformator isolering - Använder en transformator för att överföra ström mellan ingång och utgång utan direkt elektrisk anslutning, vilket ger stark isolering.

• Optokopplare (optisk isolering) - Använder ljus för att överföra signaler över isolering, främst för återkoppling och styrkretsar.

• Kapacitiv isolering - Använder kondensatorer för att överföra signaler genom elektriska fält, lämpliga för snabba och lågeffekttillämpningar.

• Magnetisk (induktiv) isolering - Använder magnetfält för att överföra signaler, som vanligtvis används i digitala kommunikationskretsar.

• Digitala isolatorer - Halvledarenheter som ger isolering samtidigt som de tillåter höghastighetssignalöverföring med kapacitiva eller magnetiska metoder.

• Isolationsförstärkare - Specialiserade förstärkare som säkert överför analoga signaler över en isoleringsbarriär.

• Fiberoptisk isolering - Använder optisk fiber för att överföra signaler med fullständig elektrisk isolering, perfekt för högspännings- eller bullriga miljöer.

Fördelar med isolerade strömomvandlare

• Hög säkerhet

Ger elektrisk separation mellan ingång och utgång, så att användare och enheter skyddas från elektriska stötar och fel.

• Elektrisk isolering

Stoppar likströmsflödet mellan kretsarna och hjälper till att förhindra skador om ett fel uppstår på ena sidan.

• Brusreducering

Minskar elektriskt brus och störningar, vilket hjälper kretsar att fungera mer tillförlitligt.

• Flexibel spänningsomvandling

Kan enkelt öka eller minska spänningen med en transformator, vilket gör den användbar för olika strömbehov.

• Bättre skydd

Skyddar känsliga komponenter från spänningsspikar, överspänningar och kortslutningar.

• Förebyggande av markslingor

Undviker problem orsakade av olika marknivåer, förbättrar systemets stabilitet.

• Bred applikationsanvändning

Används vanligtvis i laddare, adaptrar, medicinsk utrustning och industriella system där säkerheten är viktig.

Fördelar med icke-isolerade strömomvandlare

• Hög effektivitet

Använder färre komponenter och ingen transformator, så energiförlusten är låg och mer effekt levereras till lasten.

• Liten storlek

Kompakt design utan skrymmande delar gör den idealisk för bärbara och utrymmesbegränsade enheter.

• Snabb respons

Justerar snabbt till förändringar i inspänning eller belastning, vilket hjälper till att upprätthålla en stabil uteffekt.

• Bra för låg effekt

Fungerar bra i applikationer med låg effekt som mobila enheter, sensorer och inbyggda system.

• Hög tillförlitlighet

Färre komponenter minskar felpunkter, vilket förbättrar hållbarhet och långsiktig prestanda.

• Mindre värmeutveckling

Högre effektivitet innebär att mindre energi slösas bort som värme, vilket förbättrar den totala prestandan.

• Lättvikt

Frånvaron av tunga komponenter som transformatorer gör systemet lättare och lättare att hantera.

Tillämpningar av isolerade strömomvandlare

Figur 6. Tillämpningar av isolerade strömomvandlare

Strömadaptrar och laddare

Används i telefonladdare, adaptrar för bärbara datorer och nätaggregat för att ge säker och isolerad ström.

Medicinsk utrustning

Används i enheter som patientmonitorer och bildsystem där elsäkerhet är avgörande.

Industriella system

Används i fabriksmaskiner och styrsystem för att skydda utrustning och operatörer.

Telekommunikationsutrustning

Används i kommunikationssystem för att säkerställa stabil och brusfri kraft.

Förnybara energisystem

Används i solväxelriktare och vindsystem för att säkert omvandla och hantera ström.

Elfordon (EV)

Används i inbyggda laddare och kraftsystem för att ge säker energiöverföring.

Flyg och försvar

Används inom flyg- och försvarselektronik där tillförlitlighet och isolering är mycket viktigt.

Tillämpningar av icke-isolerade strömomvandlare

Figur 7. Tillämpningar av icke-isolerade strömomvandlare

Batteridrivna enheter

Används i telefoner, bärbara datorer och bärbara prylar för att effektivt justera spänningen för olika delar.

Spänningsregulatorer

Används i kretsar för att öka eller sänka spänningen så att komponenter får rätt effekt.

Inbyggda system

Används i mikrokontroller och sensorer för att ge stabil kraft i små elektroniska system.

LED-drivrutiner

Används för att leverera rätt spänning och ström till lysdioder för stabil och effektiv belysning.

Bilelektronik

Används i bilar för att driva system som sensorer, displayer och kontrollenheter.

Datorsystem

Används inuti datorer för att reglera spänningen på moderkort och kretskort.

Konsumentelektronik

Används i enheter som TV-apparater, routrar och små apparater för enkel och effektiv energiomvandling.

Hur minskar man brus i icke-isolerade omvandlare?

Buller i icke-isolerade omvandlare kan reduceras genom att använda kondensatorer och induktorer för att jämna ut utgången och filtrera oönskade signaler, samtidigt som du behåller kretsupplägg kort och snyggt.Korrekt jordning, särskilt a fast jordplan, hjälper till att minimera brus och förbättra strömreturvägar.Att placera avkopplingskondensatorer nära IC förbättrar stabiliteten och användningen låg-ESR kondensatorer förbättrar filtreringsprestandan.

Lägger till ferritpärlor och common-mode filter hjälper till att blockera högfrekvent brus, medan snubberkretsar minska spänningsspikar och ringsignaler.Att hålla strömslingor och kopplingsnoder små är avgörande för att minska elektromagnetisk störning (EMI), och noggrann routing förhindrar att brus påverkar känsliga signaler.

Använder högkvalitativa komponenter, optimera växlingsfrekvens, och att tillämpa tekniker som mjuk omkoppling eller spridningsspektrumkontroll kan ytterligare minska bruset.Ordentligt termisk design och testning med verktyg som ett oscilloskop hjälper också till att identifiera och minimera brus effektivt.

Att välja mellan isolerade och icke-isolerade strömomvandlare

Faktor	Isolerade Omvandlare	Icke-isolerad Omvandlare
Säkerhetskrav	Ger full el separation, skydd av användare och känslig utrustning	Ingen isolering, så fel kan direkt påverka belastningen
Kostnad	Högre på grund av transformator och ytterligare komponenter	Lägre på grund av enklare design och färre komponenter
Storlek & Utrymme	Större och tyngre pga transformator och extra kretsar	Kompakt och lätt, perfekt för små enheter
Effektivitet	Något lägre på grund av transformator och växlingsförluster	Högre effektivitet med färre energiförluster
Applikationstyp	Används inom medicinsk, industriell, telekom och högspänningssystem	Används i bärbara enheter, inbyggda system och lågeffektelektronik
Bullerhantering	Bättre isolering minskar buller och störningar mellan kretsar	Mer brus kan passera mellan input och utgång
Spänningsomvandling	Kan enkelt kliva upp eller ner stora spänningsnivåer säkert	Lämplig för mindre spänning förändringar inom samma system
Komplexitet	Mer komplex design, kräver noggrann kontroll och skydd	Enkel design, lättare att implementera och underhålla
Tillförlitlighetsbehov	Bättre för kritiska system där misslyckande är inte acceptabelt	Lämplig för mindre kritiska och enklare applikationer
Reglering & kontroll	Använder ofta feedback-isolering (t.ex. optokopplare) för stabil uteffekt	Direkt styrning utan isolering gör designen enklare

Slutsats

Isolerade och icke-isolerade omvandlare har var och en sina egna fördelar och användningsområden.Rätt val beror på säkerhet, kostnad, storlek och applikationsbehov.Genom att förstå deras funktioner, designmetoder och vanliga problem kan du bygga effektiva, pålitliga och kompakta kraftsystem för moderna elektroniska enheter.
