EMI-filter komponenter, prestandaoptimering och applikationer

EMI-filter är viktiga delar som hjälper elektroniska enheter att fungera smidigt genom att ta bort oönskat elektriskt brus.Den här artikeln förklarar vad EMI-filter är, hur de fungerar, deras komponenter, typer och användningsområden, tillsammans med enkla designtips och installationsmetoder för att minska störningar och förbättra prestandan.

Katalog

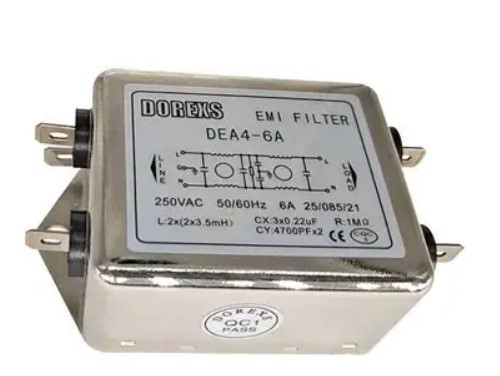

Figur 1. EMI-filter

Vad är ett EMI-filter?

Ett EMI-filter (Electromagnetic Interference) är en liten elektronisk del som tar bort oönskat elektriskt brus från ström eller signaler.Detta brus, som kallas elektromagnetisk störning, kan komma från andra enheter och orsaka att saker fungerar dåligt eller går sönder.Filtret släpper igenom normal elektricitet samtidigt som det blockerar bruset, vilket hjälper enheter att fungera smidigt och inte störa varandra.

Hur fungerar ett EMI-filter?

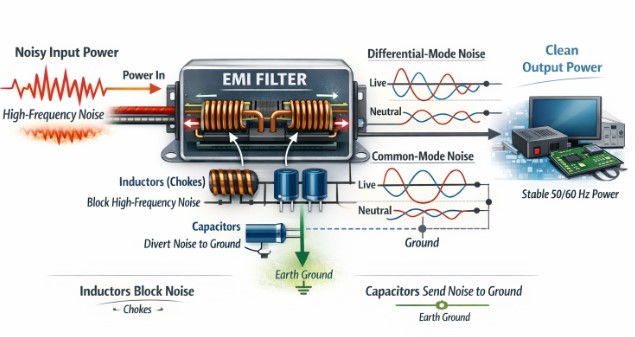

Bild 2.Hur ett EMI-filter dämpar högfrekvent brus

An EMI-filter fungerar genom att blockera oönskat högfrekvent elektriskt bruse samtidigt som normal lågfrekvent effekt, såsom standard 50/60 Hz el, kan passera igenom.Den använder komponenter som kondensatorer och induktorer för att göra detta effektivt.Induktorer, även kallade chokes, motstår snabba förändringar i strömmen, så de saktar ner eller blockerar snabba, brusiga signaler samtidigt som de låter jämn ström flyta.Kondensatorer, å andra sidan, tillhandahåller en väg för högfrekvent brus som kan ledas bort från huvudkretsen, ofta skickar det till jord.

EMI-filter är designade för att hantera både differentiellt brus, som uppstår mellan strömförande och neutrala ledningar, och common-mode-brus, som uppträder på båda linjerna i förhållande till jord.Genom att ta bort denna störning hjälper filtret elektroniska enheter att fungera tillförlitligt, minskar störningar på närliggande utrustning och säkerställer överensstämmelse med elektriska standarder.

Komponenter i ett EMI-filter

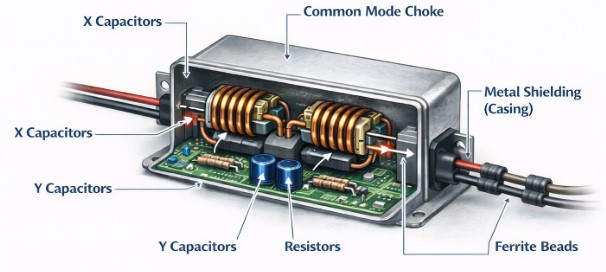

Figur 3.Komponenter i ett EMI-filter

• X kondensatorer – Minska brus mellan kraftledningarna (linje-till-linje) och hjälp till att rensa upp störningar från strömförsörjningen.

• Y Kondensatorer – Skicka oönskat ljud från ledningen till marken för säkerhet samtidigt som det hjälper till att skydda användarna från elektriska stötar.

• Common Mode Choke – Blockerar brus som ser likadant ut på båda linjerna samtidigt som normal ström passerar igenom.

• Induktor för differentialläge – Minskar brus mellan två kraftledningar och hjälper till att jämna ut små signalstörningar.

• Motstånd – Ta ur extra energi och förbättra kretsstabiliteten genom att förhindra överbliven laddning.

• Ferritpärlor – Absorberar högfrekvent buller och placeras ofta på ledningar eller nära komponenter.

• Metallskärmning (hölje) – Förhindrar att brus kommer in i eller lämnar filtret samtidigt som det skyddar kretsen från externa störningar.

EMI-filterklassificeringar och specifikationer

Specifikation	Typiskt Värden/intervall	Vad Det betyder
Märkspänning	110V, 230V, 250V AC	Maximal spänning filtret kan säkert hantera
Märkström	1A, 3A, 6A, 10A, 20A	Maximal kontinuerlig ström tillåtet
Driftsfrekvens	50 Hz / 60 Hz	Standard kraftledningsfrekvens
Insättningsförlust	20 dB – 100 dB (varierar med frekvens)	Hur effektivt minskar buller
Läckström	0,1 mA – 3,5 mA	Liten ström går till marken
Temperaturområde	-25°C till +85°C (typiskt)	Säkra drifttemperaturgränser
Dielektriskt motstånd	1500V – 2500V AC	Isoleringshållfasthet mellan linjer
Kapacitans (X/Y-tak)	X: 0,1–1 µF, Y: 1–4,7 nF	Värden på interna kondensatorer
Monteringstyp	PCB / Chassi	Hur filtret är installerat
Säkerhetsstandarder	UL, IEC, CE	Efterlevnadscertifikat

Typer av EMI-filter

Figur 4.Common Mode EMI-filter

Blockera brus som ser likadant ut på båda kraftledningarna samtidigt som normal ström passerar.

Figur 5. EMI-filter för differentialläge

Minska brus som uppstår mellan två linjer, vilket hjälper till att jämna ut signalskillnader.

Bild 6.Lågpassfilter

Tillåt lågfrekventa signaler (användbar effekt) att passera samtidigt som högfrekvent brus blockeras.

Figur 7.Högpassfilter

Tillåt högfrekventa signaler att passera samtidigt som du blockerar lägre frekvenser, som används i specifika applikationer.

Bild 8.Bandpassfilter

Tillåt ett visst frekvensintervall att passera samtidigt som du blockerar andra utanför det intervallet.

Bild 9.Enstegsfilter

Använd en nivå av filtrering och är enkla, kompakta och låga kostnader.

Figur 10.Flerstegsfilter

Använd flera filtreringssteg för att ge starkare brusreducering för känslig utrustning.

EMI-filterkretsdiagram

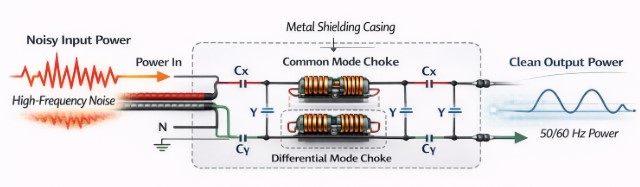

Bild 11.EMI-filterkretsdiagram

En EMI-filterkrets är konstruerad för att blockera högfrekvent brus samtidigt som det tillåter normal 50/60 Hz effekt att passera.Bullrig ineffekt kommer in genom linje (L) och neutral (N), där nyckelkomponenter börjar filtrera. X kondensatorer (Cx) minska brus i differentialläge mellan linje och neutral, medan Y-kondensatorer (Cy) avleda common-mode-ljud till jord för säkerheten.A common mode choke blockerar brus som visas på båda linjerna samtidigt, och en differentialläge choke minskar brus mellan de två linjerna.

Alla komponenter är inneslutna i en metallskärmande hölje, som hjälper till att innehålla störningar.Resultatet är ren, stabil uteffekt med avsevärt reducerat elektriskt brus, vilket säkerställer tillförlitlig enhetsprestanda.

Källor till elektromagnetisk störning

Kraftledningar

Bär elektriskt brus från nätet och andra anslutna enheter, vilket kan sprida störningar över flera system.

Motorer och generatorer

Producera buller på grund av omkoppling, gnistbildning och rörliga delar, särskilt i industriell utrustning.

Byta strömförsörjning

Skapa högfrekvent brus under snabb på/av-växling, vilket kan påverka närliggande kretsar.

Trådlösa enheter

Sänder ut signaler som radiovågor och Wi-Fi som kan störa känslig elektronik.

Datorer och digitala kretsar

Generera brus från snabba signalförändringar och klocksignaler som används för att bearbeta data.

Belysningssystem (t.ex. LED, fluorescerande)

Producera störningar på grund av elektroniska drivrutiner och kopplingskomponenter inuti dem.

Radio- och TV-sändare

Skicka starka elektromagnetiska signaler som kan störa närliggande elektroniska enheter.

Tillämpningar av EMI-filter

Bild 12.Tillämpningar av EMI-filter

• Strömförsörjning – Används för att rensa elektriskt brus och ge stabil ström så att enheter kan fungera korrekt utan störningar.

• Konsumentelektronik – Finns i TV-apparater, datorer och laddare för att förhindra störningar och förbättra prestanda och tillförlitlighet.

• Industriell utrustning – Skydda maskiner från elektriskt brus i fabriker och hjälp dem att fungera smidigt och säkert.

• Medicinsk utrustning – Säkerställ korrekt drift av känslig utrustning som monitorer och skannrar genom att minska signalfel.

• Bilsystem – Minska bullret i fordonselektronik som sensorer och styrenheter för bättre prestanda.

• Telekommunikationssystem – Hjälp till att upprätthålla tydliga signaler i kommunikationsenheter, minska signalförlust och distorsion.

• Belysningssystem – Minska störningar från LED och lysrör så att de inte påverkar närliggande elektronik.

Vanliga EMI-filterdesignmisstag

Fel komponentval

Användning av felaktiga kondensatorer eller induktorer kan minska filtreringsprestanda och misslyckas med att blockera brus ordentligt.

Dålig jordning

Felaktig jordning kan göra filtret ineffektivt och låta brus passera genom kretsen.

Felaktig placering

Att placera filtret långt från bruskällan minskar dess förmåga att effektivt stoppa störningar.

Ignorerar frekvensomfång

Att inte ta hänsyn till brusfrekvensen kan resultera i ett filter som inte blockerar de oönskade signalerna.

Med utsikt över läckström

Hög läckström kan skapa säkerhetsrisker, särskilt i känsliga eller medicinska apparater.

Felaktig PCB-layout

Dålig routing och långa spår kan skapa extra ljud istället för att minska det.

Underskattning av belastningsförhållanden

Att inte ta hänsyn till aktuell spänning och ström kan orsaka överhettning eller komponentfel.

Brist på avskärmning

Utan ordentlig avskärmning kan externt brus fortfarande komma in och påverka systemet.

Enfas kontra trefas EMI-filter

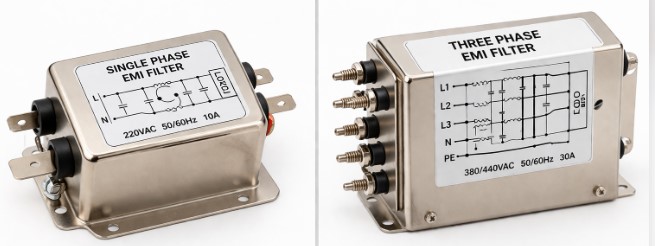

Bild 13.Enfas kontra trefas EMI-filter

Funktion	Singel Fas EMI-filter	Tre Fas EMI-filter
Power System	Använder en linje och en neutral	Använder tre kraftledningar
Vanligt bruk	Hushållsapparater och små elektronik	Industrimaskiner och tunga utrustning
Komplexitet	Enkel design	Mer komplex design
Storlek	Mindre och kompakt	Större i storleken
Kostnad	Lägre kostnad	Högre kostnad
Bullerhantering	Klarar lägre ljudnivåer	Klarar högre ljudnivåer
Kraftkapacitet	Lämplig för låg till måttlig makt	Lämplig för hög effekt applikationer

Slutsats

EMI-filter spelar en stor roll för att hålla elektriska system stabila och pålitliga genom att blockera oönskat brus.Genom att förstå deras typer, komponenter och korrekt användning kan du förbättra enhetens prestanda, undvika vanliga misstag och säkerställa säker och effektiv drift i både enkla och komplexa applikationer.
