En klämkrets är en enkel elektronisk krets som används för att flytta en signal uppåt eller nedåt utan att ändra dess form.Den använder grundläggande komponenter som en diod och kondensator.Den här artikeln förklarar hur det fungerar, dess typer, analys, fördelar, tillämpningar, vanliga problem och hur det skiljer sig från klippkretsar.
Katalog

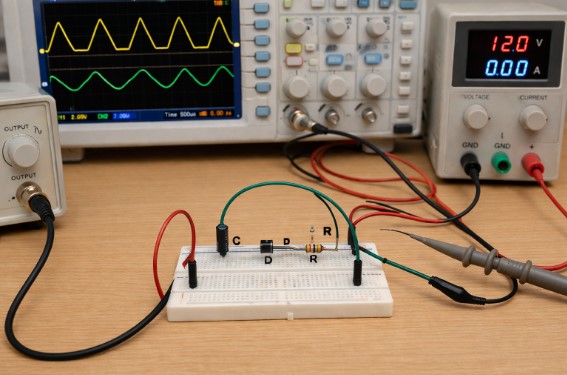

Figur 1. Klämkrets
En klämkrets är en elektronisk krets som flyttar en signal uppåt eller nedåt utan att ändra dess form genom att lägga till en DC-offset.Den använder en diod för att styra strömflödet och en kondensator för att lagra spänning.Under drift laddar kondensatorn och håller spänningen, vilket flyttar hela vågformen.En positiv klämma flyttar signalen uppåt, medan en negativ klämma flyttar den nedåt.

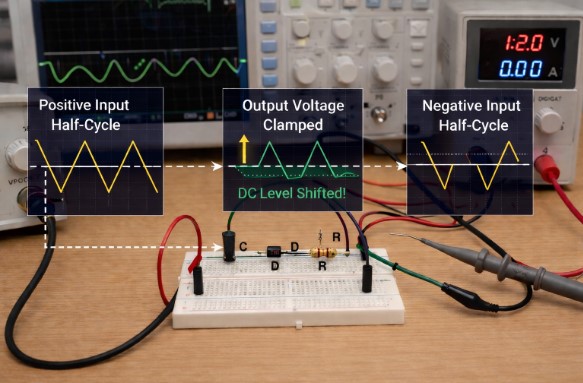

Bild 2.Hur fungerar en klämkrets?
A klämkretsen fungerar genom att en signal flyttas upp eller ner med hjälp av en diod och en kondensator.När insignalen appliceras slås dioden på under en del av cykeln och låter kondensatorn ladda till toppspänningen.Kondensatorn lagrar denna spänning.
När signalen ändras stängs dioden av och förhindrar att kondensatorn laddas ur snabbt.Kondensatorn fungerar då som ett litet batteri och lägger till sin lagrade spänning till insignalen.Detta förskjuter hela vågformen uppåt eller nedåt utan att ändra dess form.En positiv klämma flyttar signalen uppåt, medan en negativ klämma flyttar den nedåt.
En klämkrets är byggd med några grundläggande komponenter som samverkar för att flytta signalen:
• Diod - Styr riktningen för strömflödet.Den slås på och av under olika delar av signalcykeln, vilket hjälper kondensatorn att laddas.
• Kondensator - Lagrar elektrisk laddning (spänning).Denna lagrade spänning är det som flyttar hela vågformen uppåt eller nedåt.
• Motstånd (valfritt men vanligt) - Styr hur snabbt kondensatorn laddas och laddas ur, vilket förbättrar kretsstabiliteten.
• Ingångssignal (AC-källa) - Signalen som blir förskjuten.Klämman lägger till en DC-nivå till denna signal utan att ändra dess form.

Bild 3.Positiv klämma
Skiftar signalen uppåt så att vågformen stannar över noll volt genom att ladda kondensatorn under den negativa halvcykeln och lägga till denna spänning för att lyfta signalen.

Figur 4.Negativ klämma
Skiftar signalen nedåt så att vågformen håller sig under noll volt genom att ladda kondensatorn under den positiva halvcykeln och sänka signalnivån.

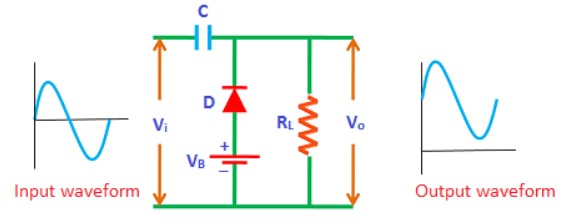

Figur 5.Partisk positiv klämma
Växlar signalen uppåt till en fast nivå över noll med hjälp av en extra spänningskälla, som ställer in hur mycket vågformen lyfts.

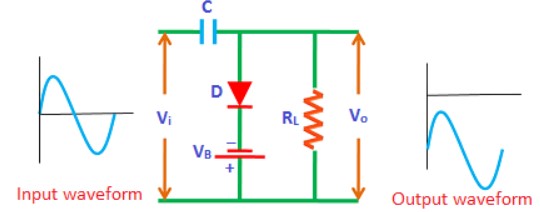

Bild 6.Partisk negativ klämma
Växlar signalen nedåt till en fast nivå under noll med hjälp av en extra spänningskälla, som styr hur långt signalen skiftas ned.

Figur 7.Kombination (dubbel) klämma
Använder flera dioder för att styra eller flytta båda sidor av signalen till specifika spänningsnivåer, vilket begränsar hur högt eller lågt vågformen kan gå.
• Enkel design – Använder endast en diod och kondensator, vilket gör det enkelt att bygga, låg kostnad och enkel att underhålla.
• Ingen förändring i vågformen – Förskjuter signalen utan att ändra dess form, frekvens eller amplitud, så att den ursprungliga signalen förblir intakt.
• DC-nivåjustering – Lägger enkelt till eller återställer DC-nivån för en signal, vilket hjälper kretsar att arbeta med rätt spänning.
• Låg strömförbrukning – Kräver väldigt lite ström för att fungera eftersom den använder passiva komponenter.
• Användbar vid signalbehandling
– Hjälper till att förbereda signaler för nästa steg i elektroniska kretsar, särskilt i kommunikationssystem.
• Förbättrar signalkvaliteten – Upprätthåller korrekta spänningsnivåer, minskar distorsion och säkerställer korrekt signalöverföring.
• Kompakt och effektiv – Kräver få komponenter, så den är liten i storleken och fungerar effektivt i kretsar.
• Steg 1: Identifiera kretstyp
Kontrollera om kretsen är en positiv klämma, negativ klämma eller förspänd klämma för att veta riktningen för vågformsförskjutningen.
• Steg 2: Observera diodriktningen
Titta på hur dioden är ansluten, eftersom den bestämmer under vilken halvcykel dioden ska leda.
• Steg 3: Anta idealiska förhållanden
Antag att dioden är idealisk (PÅ = kortslutning, AV = öppen krets) om inte ett spänningsfall anges.
• Steg 4: Dioden slås på
Under en halvcykel blir dioden framåtspänd och börjar leda.
• Steg 5: Kondensatorladdningar
Medan dioden är PÅ laddas kondensatorn snabbt till ingångssignalens toppvärde.
• Steg 6: Dioden stängs av
I nästa halvcykel blir dioden omvänd förspänd och slutar leda.
• Steg 7: Kondensator håller laddning
Kondensatorn behåller sin lagrade spänning och fungerar som en tillfällig spänningskälla.
• Steg 8: Spänning kombineras med ingång
Kondensatorspänningen läggs till eller subtraherar från insignalen beroende på polaritet.
• Steg 9: Utdatavågformsförskjutningar
Hela vågformen skiftar uppåt (positiv klämma) eller nedåt (negativ klämma).
• Steg 10: Formen förblir densamma
Vågformens form, frekvens och amplitud förblir densamma, bara dess DC-nivå ändras.
• Steg 11: Kontrollera tidskonstant
Se till att RC-tidskonstanten är stor så att kondensatorn inte laddas ur nämnvärt under en cykel.

Bild 8.Tillämpningar av klämkretsar inom elektronik
• Signalnivåförskjutning
Används för att flytta signaler till önskad spänningsnivå utan att ändra deras form, så att de matchar ingångsområdet för andra kretsar.
• TV- och videokretsar
Hjälper till att återställa rätt DC-nivå i videosignaler, vilket säkerställer tydliga och stabila bilder på skärmen.
• Kommunikationssystem
Förbereder och konditionerar signaler före överföring, vilket hjälper till att förbättra signalnoggrannheten och tillförlitligheten.
• Vågformsbearbetning
Används i kretsar där vågformen måste förbli densamma medan dess position justeras.
• Spänningsmultiplikatorer
Fungerar med dioder och kondensatorer för att öka spänningsnivåerna i strömförsörjningskretsar.
• Oscilloskopkretsar
Hjälper till att stabilisera signaler så att de kan visas tydligt och korrekt på skärmen.
• Klipp- och klämkretsar
Fungerar tillsammans med klippkretsar för att styra och justera signalspänningsnivåer.
• Felaktig klämnivå → Vågformen skiftar inte ordentligt på grund av felaktiga komponentvärden, så att välja rätt kondensator och diod löser problemet.
• Kondensatorn laddas ur för snabbt → Vågformen håller inte sin nivå eftersom kondensatorn tappar laddning snabbt, så att använda en större kondensator eller högre motstånd hjälper.
• Dioden fungerar inte som den ska → Kretsen klämmer inte om dioden är skadad eller felaktigt ansluten, så korrekt orientering och byte krävs.
• Förvrängd vågform → Utsignalen blir ojämn på grund av felaktigt komponentval, så att använda korrekta värden och delar av god kvalitet förbättrar den.
• Spänningsfall i diod → Utspänningen är lägre än förväntat på grund av diodfall, så att använda en lågframspänningsdiod kan minska denna effekt.
• Brus i utsignalen → Signalen kan innehålla oönskat brus på grund av dålig jordning eller störningar, så bättre jordning och filtrering kan lösa det.
• Felaktig förspänning (Biased Clampers) → Signalen skiftar felaktigt på grund av fel förspänning, så att justera förspänningskällan till rätt nivå löser problemet.
Funktion
|
Klämma
Krets
|
Clipper
Krets
|
Funktion
|
Förskjuter hela vågformen uppåt eller
ned genom att lägga till en DC-nivå
|
Skär av (klipper) delar av
vågform över eller under en inställd nivå
|
Vågform
|
Endast formen förblir oförändrad
positionsförskjutningar
|
Formen ändras på grund av toppar
tas bort eller tillplattas
|
Syfte
|
Justerar eller återställer DC-nivån
av en signal
|
Begränsar spänningen för att skydda
kretsar eller formsignaler
|
Komponenter som används
|
Använder diod, kondensator och
ibland ett motstånd
|
Använder diod och motstånd,
ibland med en referensspänning
|
Utsignal
|
Full vågform bevaras och
flyttas vertikalt
|
En del av vågformen tas bort,
ändrar sitt utseende
|
Arbetsprincip
|
Kondensator lagrar spänning och adderar
det till ingångssignalen
|
Diod blockerar eller skickar signal
baserat på spänningsnivå
|
Ansökningar
|
Används vid signalväxling,
kommunikations- och videokretsar
|
Används i skyddskretsar,
spänningsbegränsning och vågformsformning
|
Klämkretsar är användbara för att justera signalspänningsnivåer samtidigt som vågformen hålls oförändrad.De är enkla, effektiva och används ofta i elektronik och kommunikationssystem.Att förstå deras arbetssätt, typer och vanliga problem hjälper till att designa bättre och mer pålitliga kretsar för olika applikationer.
