En buck-omvandlare är en viktig krets som används för att minska spänningen säkert och effektivt.Det hjälper många elektroniska enheter att arbeta med rätt effektnivå utan att slösa mycket energi.För att förstå det väl är det användbart att lära sig dess delar, typer, arbetssätt, fördelar, användningsområden och vanliga problem.
Katalog

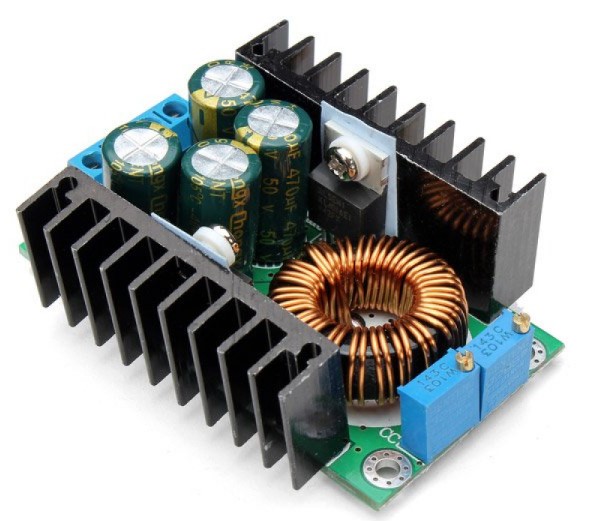

Figur 1. Buck Converter
En buck-omvandlare är en krets som sänker spänningen från en högre nivå till en lägre nivå.Det fungerar genom att slå på och av strömmen mycket snabbt, lagra energi och jämna ut den för att få en jämn uteffekt.Detta gör den effektiv, så den slösar inte mycket energi eller skapar mycket värme.Det är därför det används i saker som telefonladdare, bärbara datorer och nätaggregat.

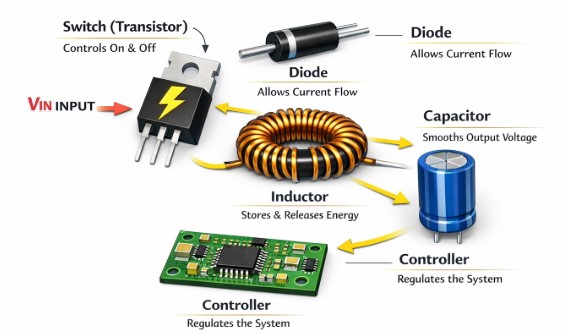

Bild 2.Huvudkomponenter i en Buck Converter
• Switch (transistor) → Detta slår på och av strömmen mycket snabbt och styr hur mycket energi som skickas till utgången.
• Diod → Detta ger en väg för ström att fortsätta flyta när strömbrytaren är avstängd, vilket förhindrar avbrott.
• Induktor → Detta lagrar energi när strömbrytaren är på och släpper den när strömbrytaren är avstängd, vilket hjälper till att sänka och jämna ut spänningen.
• Kondensator → Detta jämnar ut spänningsrippel och ger en jämn utspänning.
• Styrenhet → Detta styr kopplingstidpunkten och justerar den för att hålla utspänningen stabil och konstant.

Figur 3. Icke-synkron buck-omvandlare
Använder en diod för att överföra ström när strömbrytaren är avstängd, vilket gör det enkelt och billigt men mindre effektivt på grund av diodspänningsfall som orsakar värmeförluster, särskilt vid högre strömmar.

Figur 4. Synchronous Buck Converter
Använder två transistorer istället för en diod, vilket förbättrar effektiviteten och minskar värmen eftersom MOSFET har lägre ledningsförluster, även om den kräver mer komplexa styrkretsar.

Figur 5. Continuous Conduction Mode (CCM)
Induktorströmmen sjunker aldrig till noll, vilket resulterar i jämnare uteffekt, lägre rippel och bättre effektivitet vid medelhöga till höga belastningar men kräver större induktorer.

Figur 6. Discontinuous Conduction Mode (DCM)
Induktorströmmen sjunker till noll under en del av cykeln, vilket är lämpligt för lätta belastningar och tillåter mindre komponenter men ökar uteffektsrippeln och kopplingsförlusterna.

Figur 7. Flerfasig Buck Converter
Använder flera omvandlarfaser som arbetar tillsammans för att dela ström, minska spänningsrippel, förbättra termisk prestanda och hantera applikationer med hög effekt.

Figur 8. Isolerad Buck Converter
Ger elektrisk isolering mellan ingång och utgång med hjälp av en transformator, vilket förbättrar säkerheten och brusimmuniteten men ökar komplexiteten, storleken och kostnaden.

Figur 9. Icke-isolerad Buck Converter
Delar samma jord mellan ingång och utgång, vilket gör den till den enklaste, mest effektiva och allmänt använda designen i vardagliga elektroniska enheter.

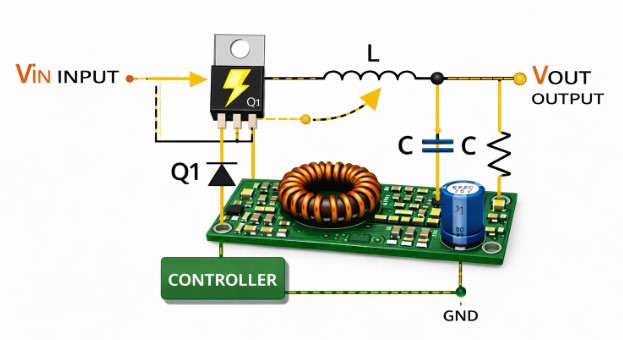

Figur 10.Buck Converter kretsdiagram
En buck-omvandlarkrets minskar inspänningen (Vin) till en lägre utspänning (Vout) genom att snabbt byta en transistor (Q1/MOSFET) på och av, som styr hur mycket energi som levereras till lasten.När omkopplaren är PÅ, flyter ström från ingången genom induktor (L), lagra energi och försörja lasten, medan när strömbrytaren slås AV, diod ger en väg för strömmen att fortsätta flyta, vilket förhindrar avbrott.
Induktorn släpper sedan ut sin lagrade energi, upprätthåller strömflödet och kondensator (C) jämnar ut spänningsfluktuationer för att producera en stabil DC-utgång.A kontrollenhet
Justerar kontinuerligt transistorns switchade arbetscykel för att hålla utspänningen konstant trots förändringar i inspänning eller belastning, vilket gör systemet effektivt och tillförlitligt för omvandling av ström nedåt.
Utspänning (Vout)

• Vut: Utspänning
• Vin: Ingångsspänning
• D: Driftcykel (förhållande mellan PÅ-tid och total kopplingsperiod)
Utspänningen är lika med ingångsspänningen multiplicerad med arbetscykeln, där D är bråkdelen av tiden som omkopplaren är PÅ.
Arbetscykel (D)

Driftcykeln representerar hur länge omkopplaren förblir PÅ jämfört med den totala omkopplingsperioden.
Induktorspänning (ON-tillstånd)

När omkopplaren är PÅ lagrar induktorn energi eftersom spänningen över den är skillnaden mellan ingång och utgång.
Induktorspänning (AV-läge)

När omkopplaren är AV, släpper induktorn energi till lasten, vilket orsakar en negativ spänning över den.
Induktorströmripple

• L: Induktans
• f: Växlingsfrekvens
Rippeln i induktorströmmen beror på ingångsspänning, arbetscykel, induktans och kopplingsfrekvens.
Utspänningsrippel (ungefärlig)

C: Utgångskapacitans
Utspänningsrippeln beror på induktorströmsrippel, omkopplingsfrekvens och utgångskapacitans.
• Hög effektivitet – Konverterar spänningen med mycket liten energiförlust, så det mesta av ineffekten levereras till utgången istället för att gå till spillo.
• Låg värmegenerering – Producerar mindre värme eftersom det undviker energiförlust, vilket minskar behovet av stora kylsystem.
• Energibesparing – Använder mindre el under drift, vilket bidrar till lägre energiförbrukning.
• Kompakt storlek – Mindre komponenter och mindre värme gör att kretsen kan byggas i en kompakt storlek.
• Bred applikation – Används i många enheter som telefonladdare, bärbara datorer och elektroniska kretsar för pålitlig strömförsörjning.
• Bättre prestanda – Ger en jämn och stabil utspänning även när ingångsspänningen eller belastningen ändras.
• Längre batteritid – Hjälper batterierna att hålla längre genom att använda energin mer effektivt i bärbara enheter.
• Flexibel kontroll – Utspänningen kan enkelt justeras genom att ändra kopplingsdriftcykeln.

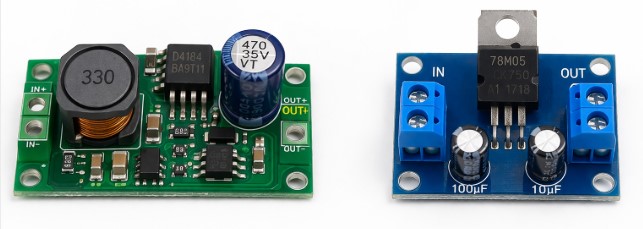

Bild 11.Buck Converter vs linjär regulator
Funktion
|
Buck
Omvandlare
|
Linjär
Regulator
|
Effektivitet
|
Hög effektivitet (ofta 80–95 %)
eftersom den överför energi istället för att slösa bort den
|
Låg effektivitet på grund av överskott
spänning går förlorad som värme
|
Värmegenerering
|
Producerar mindre värme på grund av minimal
energiförlust
|
Producerar betydande värme,
speciellt vid stora spänningsfall
|
Arbetsmetod
|
Använder höghastighetsväxling,
induktor och kondensator för att sänka spänningen
|
Minskar spänningen genom att försvinna
extra energi som värme
|
Komplexitet
|
Mer komplex med flera
komponenter och styrkretsar
|
Enkel design med färre
komponenter
|
Storlek
|
Kompakt överlag men kan behövas
extra delar som induktorer och kondensatorer
|
Väldigt liten och enkel med
minimala externa komponenter
|
Kostnad
|
Högre kostnad på grund av mer
komponenter och designkomplexitet
|
Lägre kostnad och lätt att implementera
|
Utgångsljud
|
Genererar omkopplingsljud och
rippel, kan behöva filtreras
|
Mycket lågt brus och mjuk utgång
spänning
|
• Strömförsörjning
Används för att konvertera högspänning till lägre nivåer i strömförsörjningsenheter för säker och stabil drift av enheter.
• Batteridrivna enheter
Används i telefoner, surfplattor och bärbar elektronik för att effektivt använda batterikraft och förlänga batteritiden.
• Bärbar dator och datorsystem
Används på moderkort för att leverera olika nödvändiga spänningar till processorer, minne och andra komponenter.
• LED-drivrutiner
Används för att ge stabil spänning och ström till lysdioder, vilket säkerställer korrekt ljusstyrka och längre livslängd.
• Bilsystem
Används i fordon för att sänka batterispänningen för elektronik som sensorer, displayer och kontrollenheter.
• Solenergisystem
Används för att reglera och minska spänningen från solpaneler för att ladda batterier på ett säkert sätt.
• Inbyggda system
Används i mikrokontroller och elektroniska kretsar för att ge en jämn låg spänning för korrekt funktion.
• Telekommunikationsutrustning
Används för att leverera stabil och effektiv ström till kommunikationsenheter och nätverkssystem.
Utspänning Ripple
Utspänningen kan ha små fluktuationer på grund av otillräcklig filtrering eller en lågvärdig kondensator.
Växlingsljud
Höghastighetsväxling kan skapa elektriskt brus som kan påverka närliggande känsliga kretsar.
Överhettning
Komponenter som transistorn eller dioden kan värmas upp om det blir höga förluster eller dålig kylning.
Induktormättnad
Induktorn kan förlora sin förmåga att lagra energi på rätt sätt om strömmen överskrider dess märkgräns.
Dålig effektivitet
Energiförlusterna kan öka om komponenter inte väljs korrekt eller om konstruktionen inte är optimerad.
Instabil utspänning
Utspänningen kan variera om återkopplingen eller styrsystemet inte är korrekt inställt.
Elektromagnetisk störning (EMI)
Snabb växling kan generera störningar som påverkar andra elektroniska enheter.
Komponentfel
Delar som kondensatorer eller omkopplare kan gå sönder på grund av hög temperatur, spänningstoppar eller långvarig stress.
En buck-omvandlare är ett användbart och effektivt sätt att sänka spänningen i många elektroniska system.Genom att känna till dess komponenter, typer, funktion, fördelar och vanliga problem blir det lättare att välja rätt och använda den på rätt sätt i verkliga applikationer.
