8-stifts relä: arbetsprincip, stiftkonfiguration, ledningar och användningsområden

Ett 8-stifts relä är en viktig elektrisk enhet som används för att kontrollera kretsar säkert och effektivt.Den här artikeln förklarar dess funktion, stiftkonfiguration, komponenter, ledningar, typer och användningsområden.Den täcker också testning, vanliga problem och säkerhetstips som hjälper dig att förstå och använda reläer enkelt.

Katalog

Figur 1. 8-stiftsrelä

Vad är ett 8-stiftsrelä?

An 8-stifts relä är ett relä med åtta anslutningsstift som används för att ansluta det till en krets eller uttag.Den har vanligtvis stift för spolen (som slår på reläet) och stift för att byta kontakter som normalt öppna (NO) och normalt slutna (NC).När ström tillförs spolen slår reläet på eller av de anslutna kretsarna.Det används ofta i styrsystem och är lätt att installera och byta ut.

Interna komponenter i ett 8-stifts relä

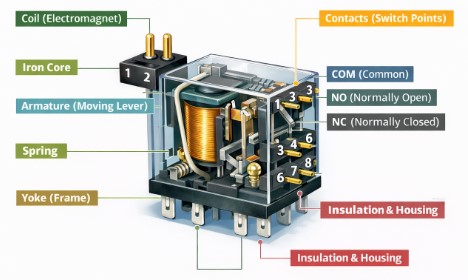

Bild 2.Interna komponenter i ett 8-stifts relä

• Spole (elektromagnet) – En lindad tråd som skapar ett magnetfält när spänning appliceras, används för att aktivera reläet.

• Järnkärna – En metallkärna inuti spolen som stärker och fokuserar magnetfältet.

• Armatur (rörlig spak) – En rörlig metalldel som dras av magnetfältet för att manövrera omkopplaren.

• Kontakter (växlingspunkter) – Metallanslutningar som styr kretsen ansluts när reläet är AV och kopplas från när det är PÅ.

• Vår – Återställer ankaret till sitt ursprungliga läge när spolen inte är strömförsörjd.

• Ok (ram) – En metallstruktur som håller ihop delarna och hjälper till att styra magnetfältet.

• Isolering & Bostäder – Skyddande ytterhölje som håller delar säkra och elektriskt isolerade.

8-stifts reläkopplingsschema

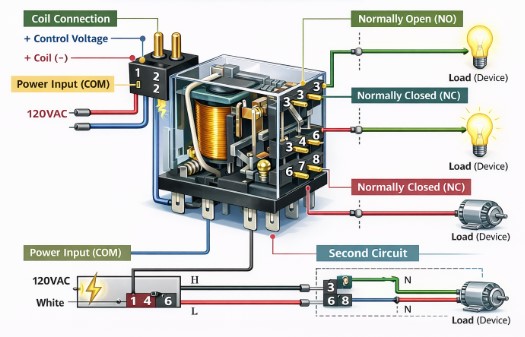

Bild 3.8-stifts reläkopplingsschema

Spolanslutning – Anslut en styrspänning till de två spolstiften för att aktivera reläet och skapa ett magnetfält.

Strömingång (COM) – Anslut huvudströmförsörjningen till COM-terminalen, som fungerar som omkopplingspunkt.

Normalt öppen (NEJ) – Anslut belastningen här om du vill att den ska slås PÅ endast när reläet är aktiverat.

Normalt stängt (NC) – Anslut lasten här om du vill att den ska vara PÅ när reläet är AV och slå AV när det aktiveras.

Ladda (enhet) – Anslut enheten (ljus, motor, etc.) så att den får ström via NO eller NC.

Andra kretsen – Använd den andra uppsättningen COM, NO och NC för att styra en annan enhet oberoende samtidigt.

Typer av 8-PIN-reläer

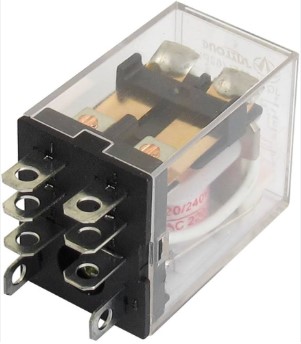

Figur 4. Elektromekaniskt relä (EMR)

Använder en elektromagnetisk spole för att skapa ett magnetfält som förflyttar en armatur, öppnar eller stänger fysiska kontakter.Den producerar ett hörbart klickljud under drift och ger stark elektrisk isolering mellan kontroll- och belastningskretsar.

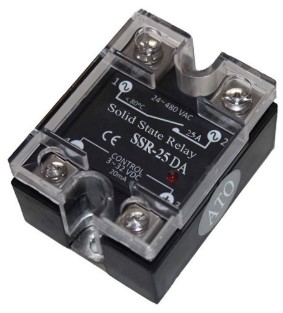

Figur 5. Solid State Relay (SSR)

Använder halvledarenheter som tyristorer eller triacs istället för mekaniska delar.Detta möjliggör mycket snabba växlingshastigheter, helt tyst drift och längre livslängd eftersom det inte finns något fysiskt slitage.SSR kan dock generera värme och kräver ofta kylflänsar, särskilt i högströmsapplikationer.

Figur 6. Tidsfördröjningsrelä

Inkluderar en intern tidtagningsmekanism som fördröjer växlingsåtgärden (antingen PÅ-fördröjning eller AV-fördröjning).Detta är användbart i automationssystem där processer måste ske i sekvens, såsom motorstarter, belysningssystem eller säkerhetskretsar.

Figur 7. Spärrrelä

Kallas även ett bistabilt relä, det bibehåller sitt senaste tillstånd (PÅ eller AV) även när strömmen kopplas bort.Det kräver bara en kort puls för att ändra tillstånd, vilket gör den energieffektiv.Används vanligtvis i minneskretsar, batteridrivna enheter och applikationer där energibesparing är viktigt.

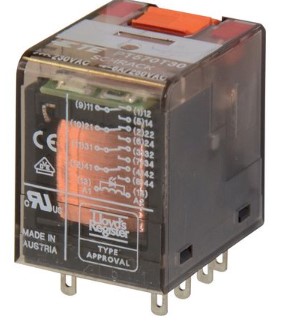

Figur 8. Generellt relä

Ett mångsidigt relä som används i vardagliga elektriska applikationer för att byta måttliga belastningar.Det används ofta i styrkretsar, hushållsapparater och grundläggande automationssystem på grund av dess enkelhet, tillförlitlighet och kostnadseffektivitet.

Figur 9. Miniatyrrelä

En mindre version av ett standardrelä designat för kompakta elektroniska kretsar och PCB-montage.Trots sin storlek kan den hantera en rimlig mängd ström och används ofta i kommunikationsenheter, hemelektronik och inbyggda system.

8-PIN-reläspecifikationer och klassificeringar

Parameter	Typiskt Specifikation
Antal stift	8 stift
Kontakttyp	DPDT (Double Pole Double Throw)
Spolespänning	5V, 12V, 24V DC / 110V, 230V AC
Kontaktbetyg	5A till 10A vid 250V AC
Spolemotstånd	Beror på spolens spänning (t.ex. ~400Ω för 12V DC)
Pickup spänning	~70–80 % av spolens märkspänning
Bortfallsspänning	~10–30 % av spolens märkspänning
Växlingsspänning	Upp till 250V AC / 30V DC
Växlingsström	Upp till 10A
Isolationsmotstånd	≥ 100 MΩ
Dielektrisk styrka	1000–1500 VAC (mellan spole och kontakter)
Drifttid	5–15 ms
Release Time	5–10 ms
Monteringstyp	PCB Mount / Socket Mount
Driftstemperatur	-25°C till +70°C (typiskt)

Fördelar med att använda ett 8-stifts relä

• Styr flera kretsar – Kan byta två separata kretsar samtidigt med sina DPDT-kontakter.

• Elektrisk isolering – Håller styrkretsen och lastkretsen åtskilda, vilket förbättrar säkerheten och skyddet.

• Mångsidig drift – Kan användas för både normalt öppna (NO) och normalt stängda (NC) applikationer.

• Låg effektkontroll – Tillåter en liten styrsignal att styra högeffektsenheter som motorer eller lampor.

• Pålitlig växling – Ger konsekvent och stabil drift för upprepade växlingsuppgifter.

• Enkelt byte – Används ofta med uttag, vilket gör installation och byte enkel.

• Breda applikationer – Lämplig för industriella system, automation, apparater och elektroniska projekt.

8-PIN-relä kontra 5-PIN-relä

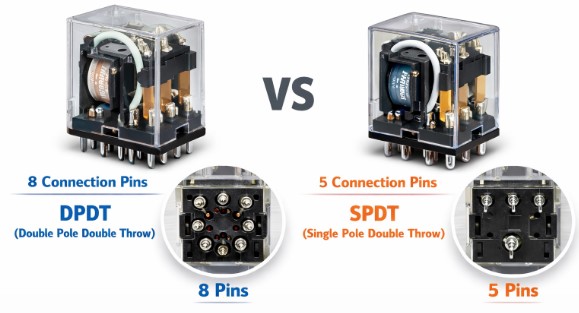

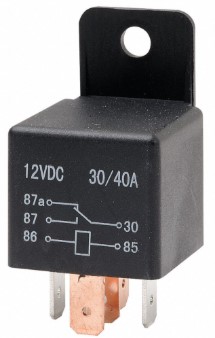

Figur 10.8-PIN-relä kontra 5-PIN-relä

Funktion	8-stift Relä	5-stift Relä
Antal stift	8 terminaler inklusive 2 spolstift och 6 kontaktstift	5 terminaler inklusive 2 spolstift och 3 kontaktstift
Kontakttyp	DPDT (Double Pole Double Throw) med två uppsättningar COM, NO, NC	SPDT (Single Pole Double Throw) med en uppsättning COM, NO, NC
Antal kretsar	Kan styra två separata kretsar samtidigt	Kan bara styra en krets
Växlingsfunktion	Kan byta två laster självständigt eller tillsammans	Växlar en enkel last mellan PÅ och AV
Komplexitet	Mer mångsidig och flexibel för flera operationer	Enklare och lättare att använda
Vanligt bruk	Industriella system, styrning paneler, automationskretsar	Bilsystem, enkelt byta applikation
Storlek & inställning	Används ofta med reläuttag för enkel installation och byte	Vanligtvis kompakt och direkt plug-in för snabb användning
Applikationsflexibilitet	Lämplig för komplex styrning uppgifter och kontroll av flera enheter	Lämplig för grundläggande kontrolluppgifter och byte av en enda enhet

Tillämpningar av 8-PIN-reläer

• Industriella styrsystem

Används i kontrollpaneler för att styra maskiner och motorer med hjälp av styrsignaler med låg effekt.

• Vitvaror

Finns i tvättmaskiner, kylskåp och AC-enheter för att slå PÅ och AV olika funktioner.

• Automationssystem

Arbetar med PLC:er och styrkretsar för att köra automatiska processer utan manuell styrning.

• Motorstyrning

Hjälper till att starta och stoppa motorer på ett säkert sätt utan att direkt hantera hög effekt.

• Ljusstyrning

Används för att växla ljus automatiskt, till exempel i timers eller sensorbaserade system.

• Elektronikprojekt

Vanligt i Arduino- och gör-det-själv-projekt för att styra enheter som fläktar, lampor eller pumpar.

• Strömväxling

Tillåter lågspänningskretsar att säkert kontrollera högspännings- eller högströmsbelastningar.

Vanliga problem och lösning i 8-PIN-reläer

Problem	Lösning
Reläet växlar inte (inget klick)	Kontrollera strömförsörjningen, verifiera rätt spolespänning, testspole med multimeter
Reläklickar men ingen belastning Byter	Inspektera och rengör kontakter, byt ut reläet om kontakterna är skadade
Relä överhettning	Använd korrekt spänning, minska belastningen, förbättra ventilationen
Intermittent operation	Dra åt anslutningarna, kontrollera uttag, byt ut reläet om det är slitet
Kontakter fastnar (förblir PÅ/AV)	Använd rätt märkrelä, lägg till skydd (snubber), byt relä
Buller eller pladder	Stabilisera strömförsörjningen, kontrollera ledningar och styrsignal
Fel ledningar av stift	Följ stiftdiagram och anslut stift korrekt

Säkerhetstips när du använder ett 8-stiftsrelä

• Använd korrekta betyg – Välj alltid ett relä med rätt spänning och strömstyrka så att det inte överhettas eller skadas.

• Kontrollera stiftanslutningar – Identifiera spole-, COM-, NO- och NC-stift korrekt för att undvika fel ledningar och kortslutningar.

• Stäng av strömmen först – Stäng alltid av strömförsörjningen innan du arbetar för att förhindra elektriska stötar eller skador.

• Lägg till skyddsenheter – Använd säkringar eller strömbrytare för att skydda kretsen från överbelastning och fel.

• Använd rätt isolering – Täck över utsatta ledningar och terminaler för att förhindra oavsiktlig kontakt och kortslutning.

• Undvik överbelastning – Anslut inte belastningar som överstiger reläets nominella kapacitet för att förhindra skador.

• Säker kabeldragning – Se till att alla anslutningar är täta och stadiga för att undvika gnistor eller lösa anslutningar.

• Använd reläuttag – Använd lämpliga uttag för enkel installation, bättre kontakt och säkrare utbyte.

• Testa före användning – Kontrollera reläet med en multimeter eller lågspänning innan full drift för att säkerställa att det fungerar korrekt.

Slutsats

Ett 8-stifts relä är en enkel men användbar enhet för att styra elektriska kretsar.Genom att förstå dess delar, ledningar och säkerhetsrutiner kan du använda den effektivt i många applikationer.Korrekt användning och underhåll bidrar till säker, pålitlig och långvarig drift i både grundläggande och industriella system.
